Un tweeter est un petit haut-parleur spécialisé dans la diffusion des fréquences aigües.
Dans un programme musical standard, les fréquences graves représentent environ 65% de la puissance, les fréquences médium environ 25% et les fréquences aiguës ne représentent que 10% de la puissance totale.
Ainsi de par la faible puissance qu'un tweeter doit supporter, sa bobine est réalisé avec un fil de cuivre très fin. Ce fil à peine plus gros qu'un cheveu est fragile. Si l'enceinte reçoit plus de puissance que prévu, le tweeter grille. Pour une enceinte vintage, il est très difficile de retrouver le tweeter d'origine, c'est pratiquement impossible. On trouve parfois des tweeters d'occasion, mais même si ils fonctionnent encore, ils sont le plus souvent en fin de vie "à bout de souffle". La meilleure solution est donc de réparer le tweeter.

Consulter la disponibilité des pièces sur notre site marchand: La boutique du haut-parleur

Quand un tweeter est en panne, il y a deux causes principales :

• Fils de liaisons coupés : c'est assez rare mais ça arrive. Il est possible de dérouler une spire pour rallonger le fil de connexion suivant l'extrémité de la bobine qui est coupée.  Ce n'est pas toujours possible, et de plus ça modifie la puissance et l'impédance.

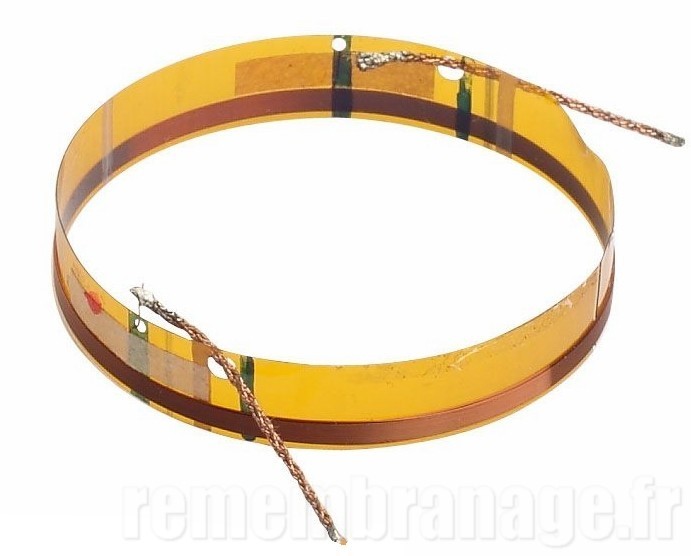

• Bobine grillée : c'est la majorité des cas. Il n'y a pas d'autre solution que de remembraner le tweeter, c'est à dire rebobiner ou changer la bobine du tweeter. C'est une opération délicate qui nécessite de la patience... et des bons yeux.

La bobine est au cœur du tweeter, quand elle grille, le tweeter ne fonctionne plus. Changer de tweeter pour un autre modèle n'est pas la meilleure solution, car il faudra modifier le filtre de fréquences.

Notre atelier répare la plupart des tweeters à dôme quelle que soit la marque. Les avantages sont la préservation de la sonorité d'origine, et la conservation du filtre d'origine.

En restaurant un tweeter vintage, vous retrouvez le son d'origine, et vous préservez la valeur de vos enceintes.

Tweeter JBL 044 en panne bobine coupée donc plus de son.

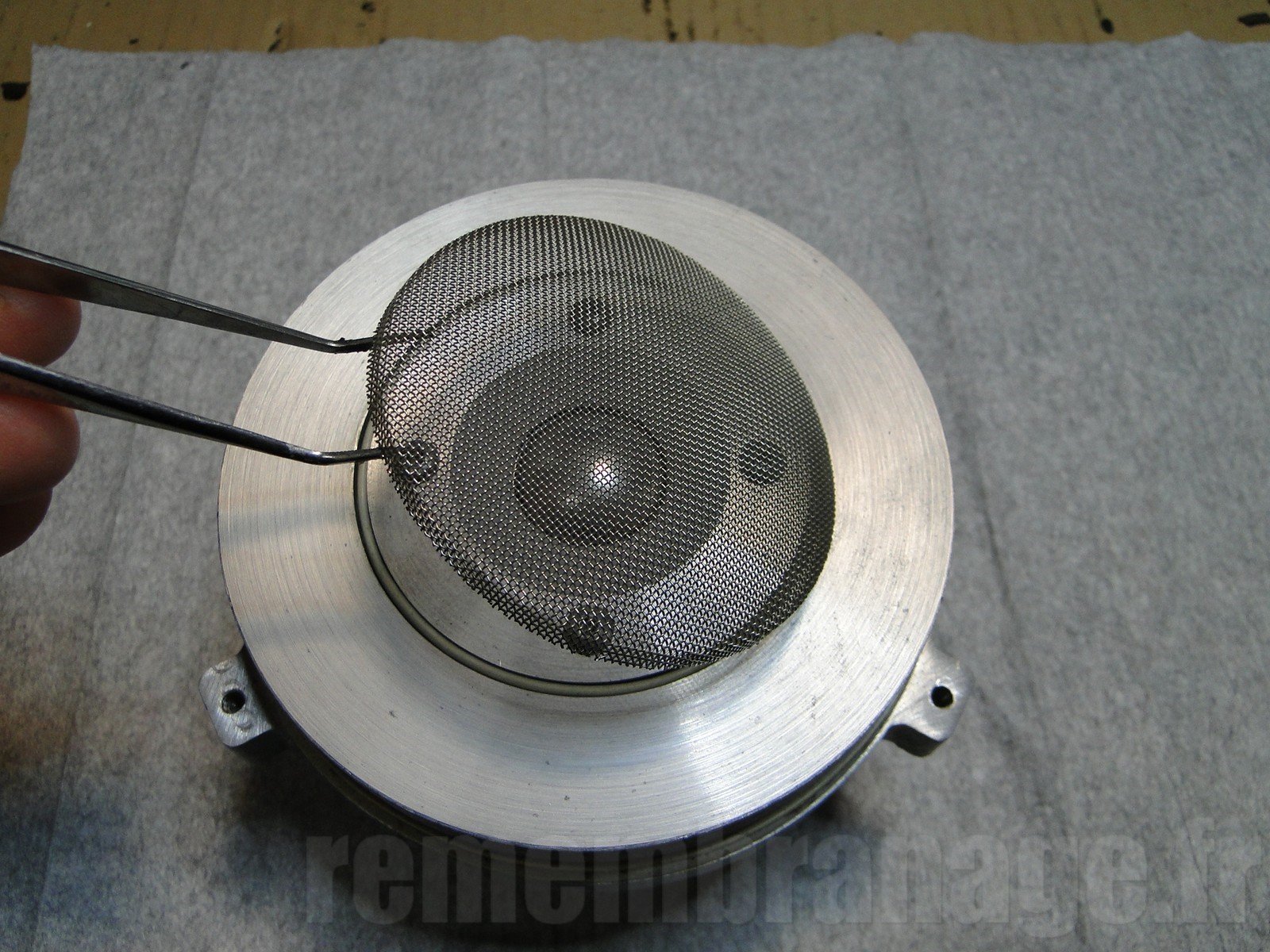

Démontage du tweeter : Enlever la grille qui est juste emboitée, et récupérer le joint périphérique blanc.

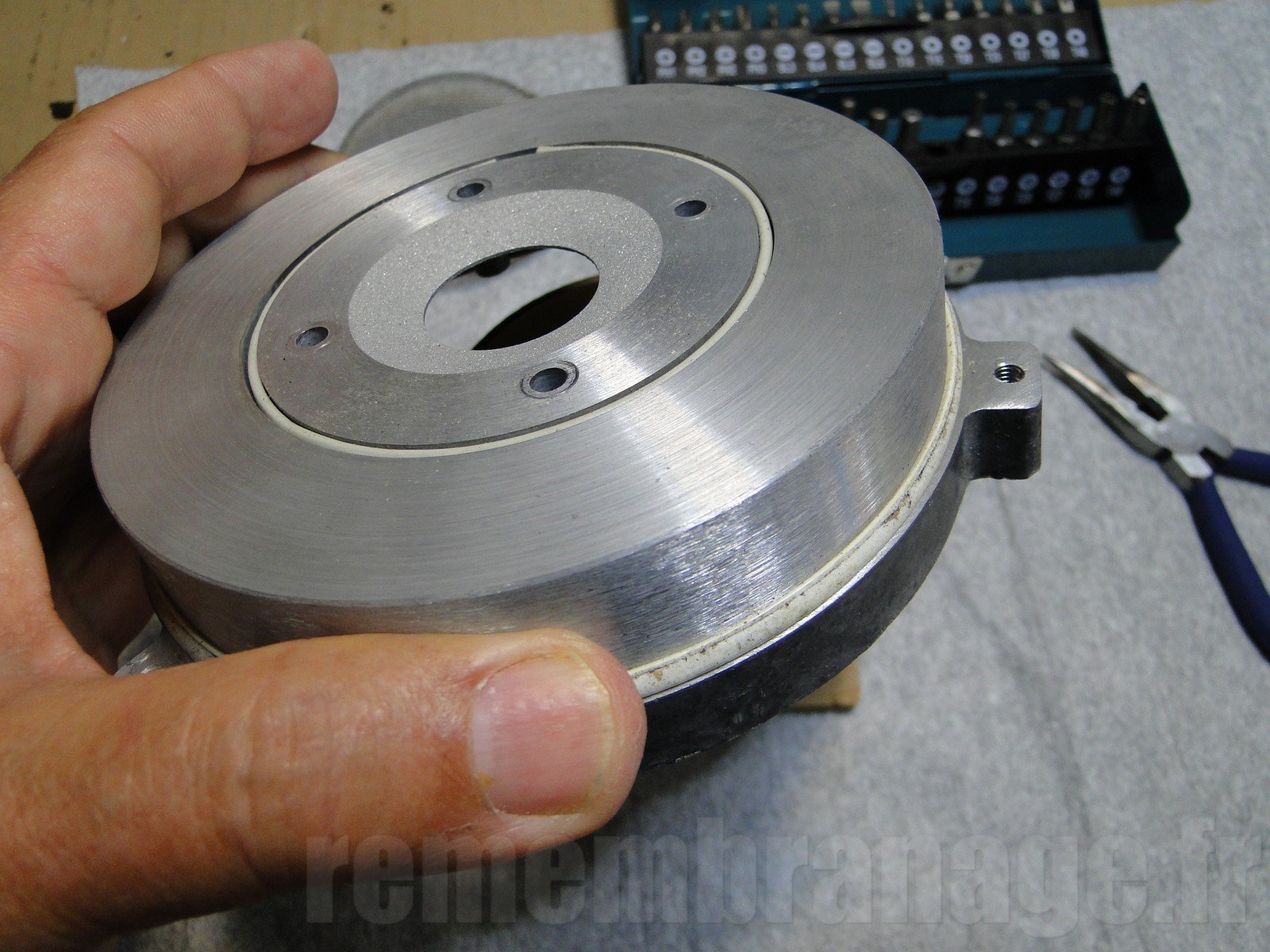

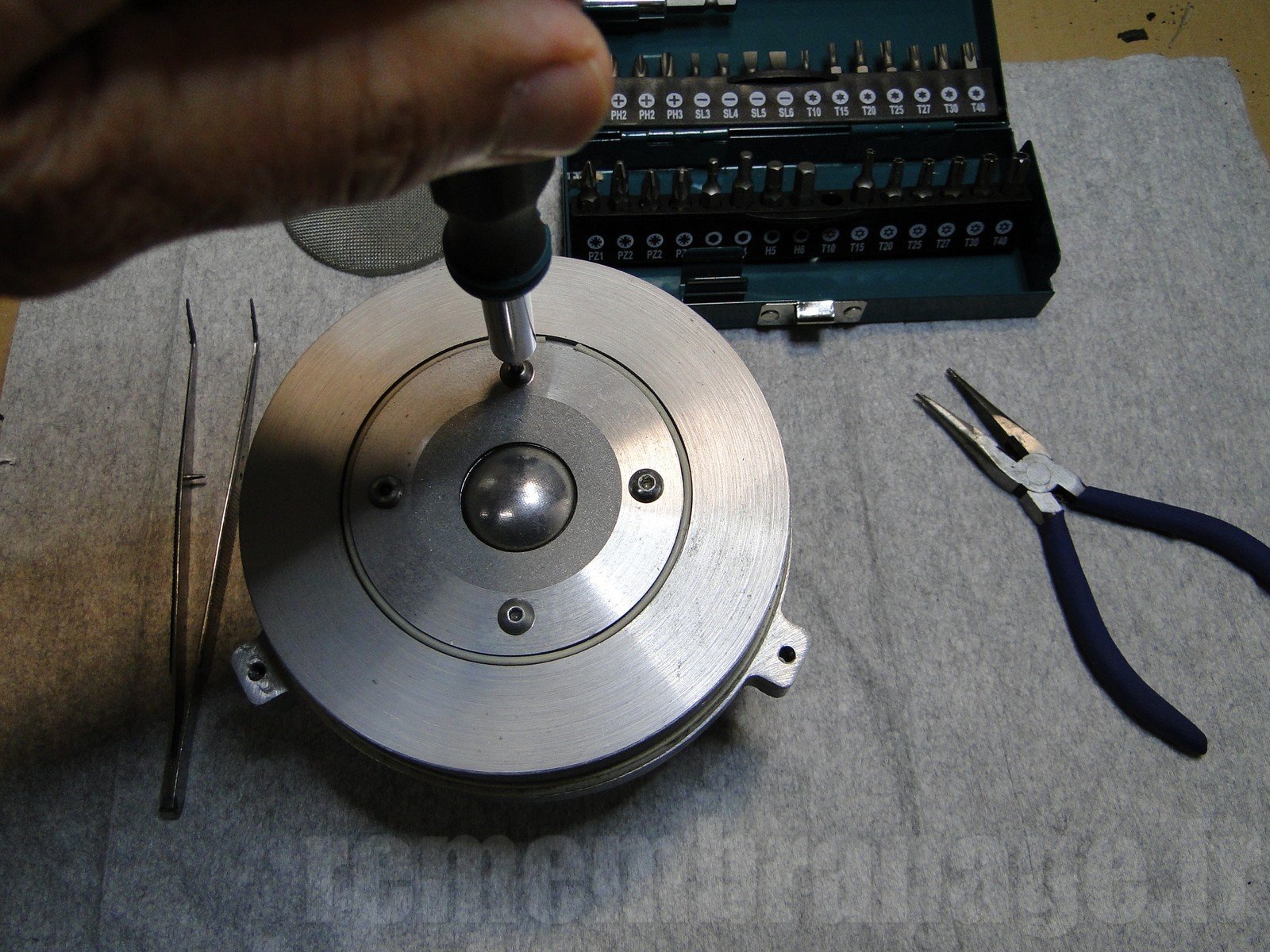

Dévissez les 4 vis et soulever le cache pour accéder au diaphragme.

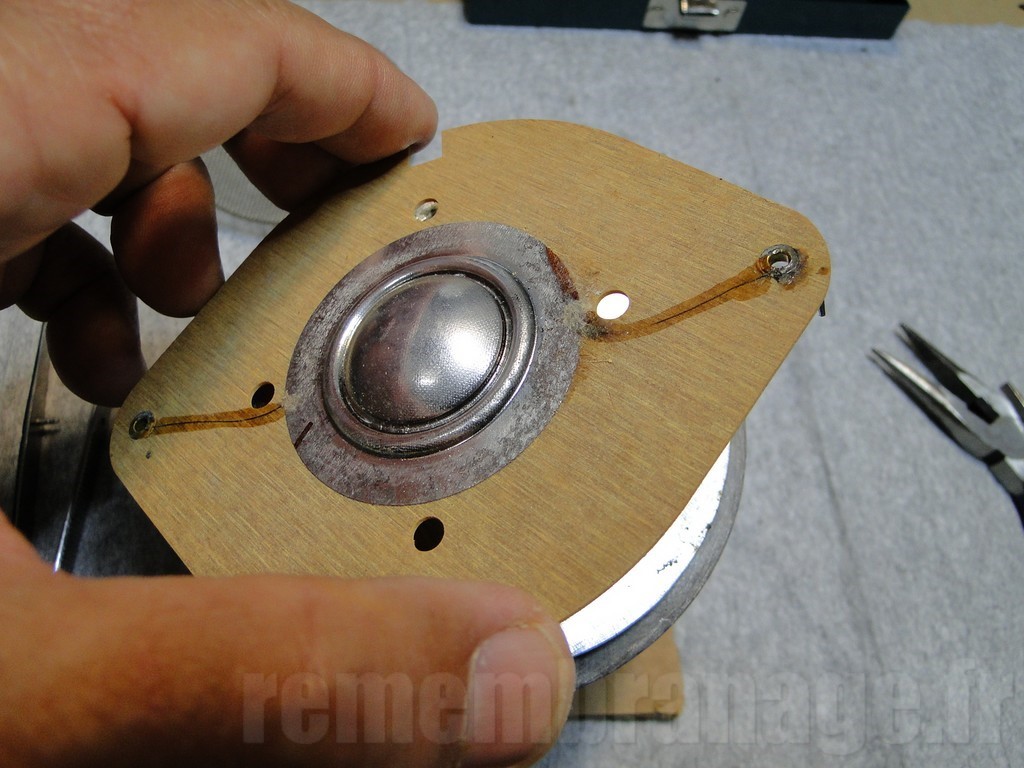

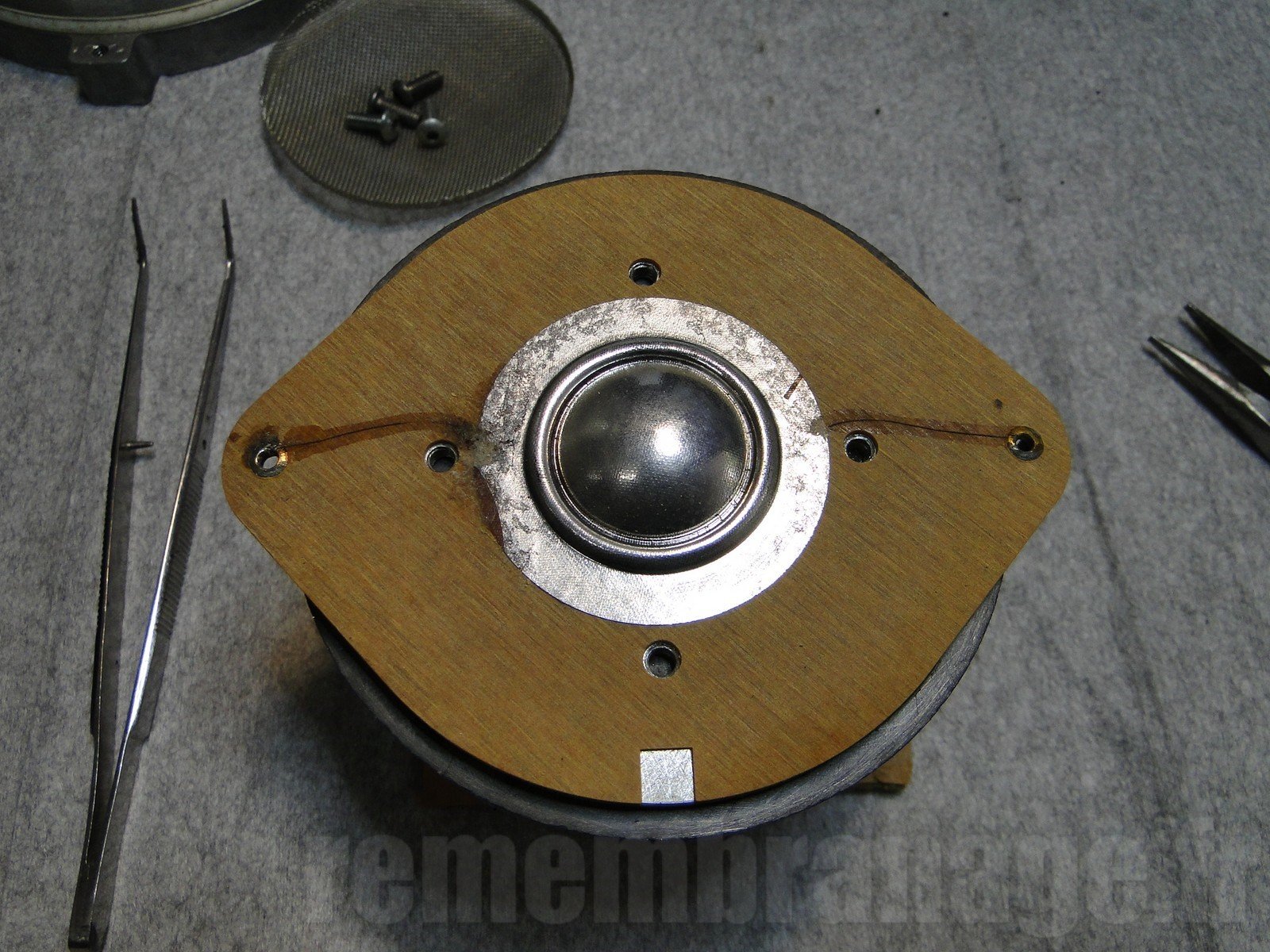

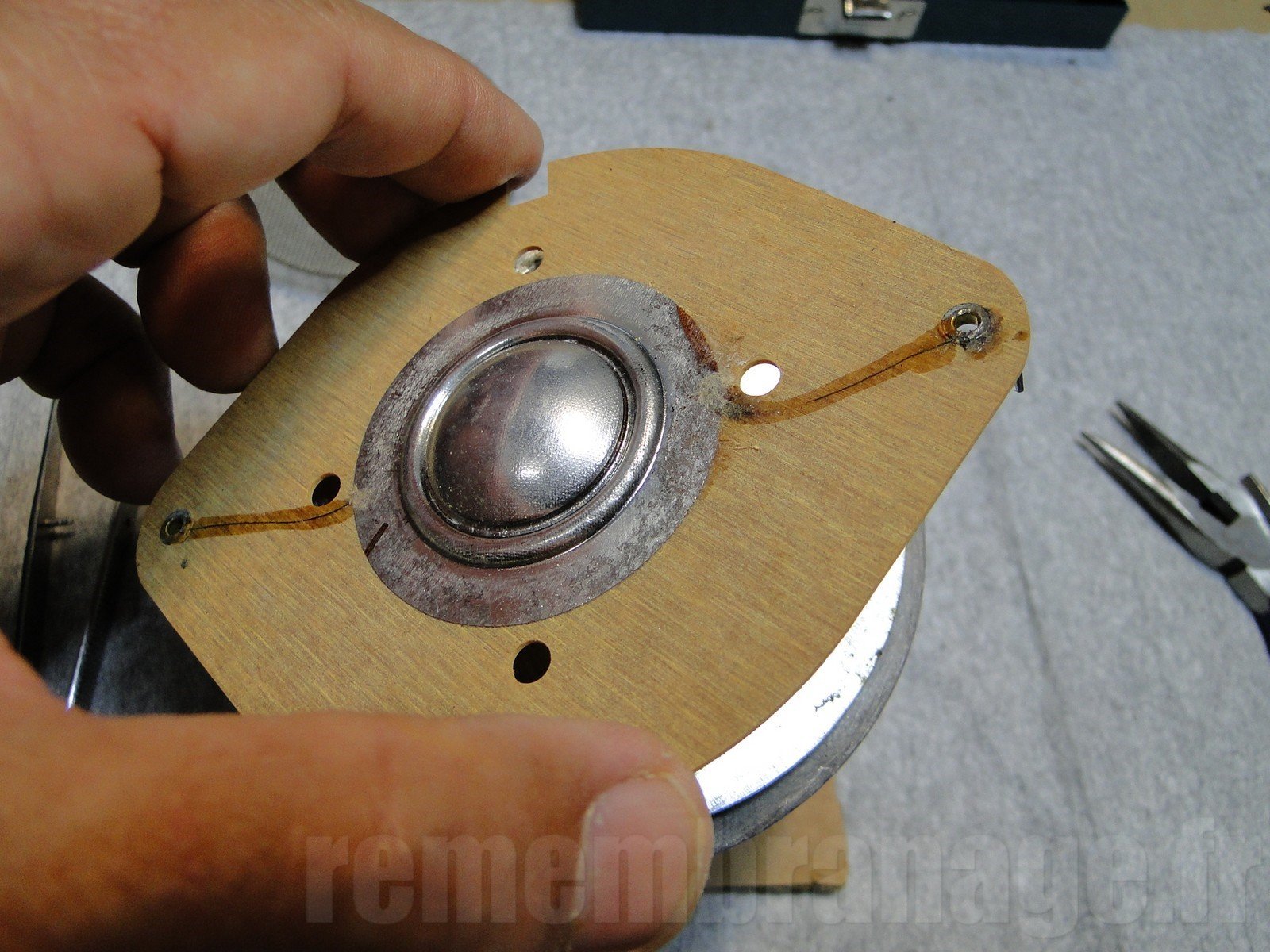

Sortir le diaphragme qui est collée sur une plaque de bakélite.

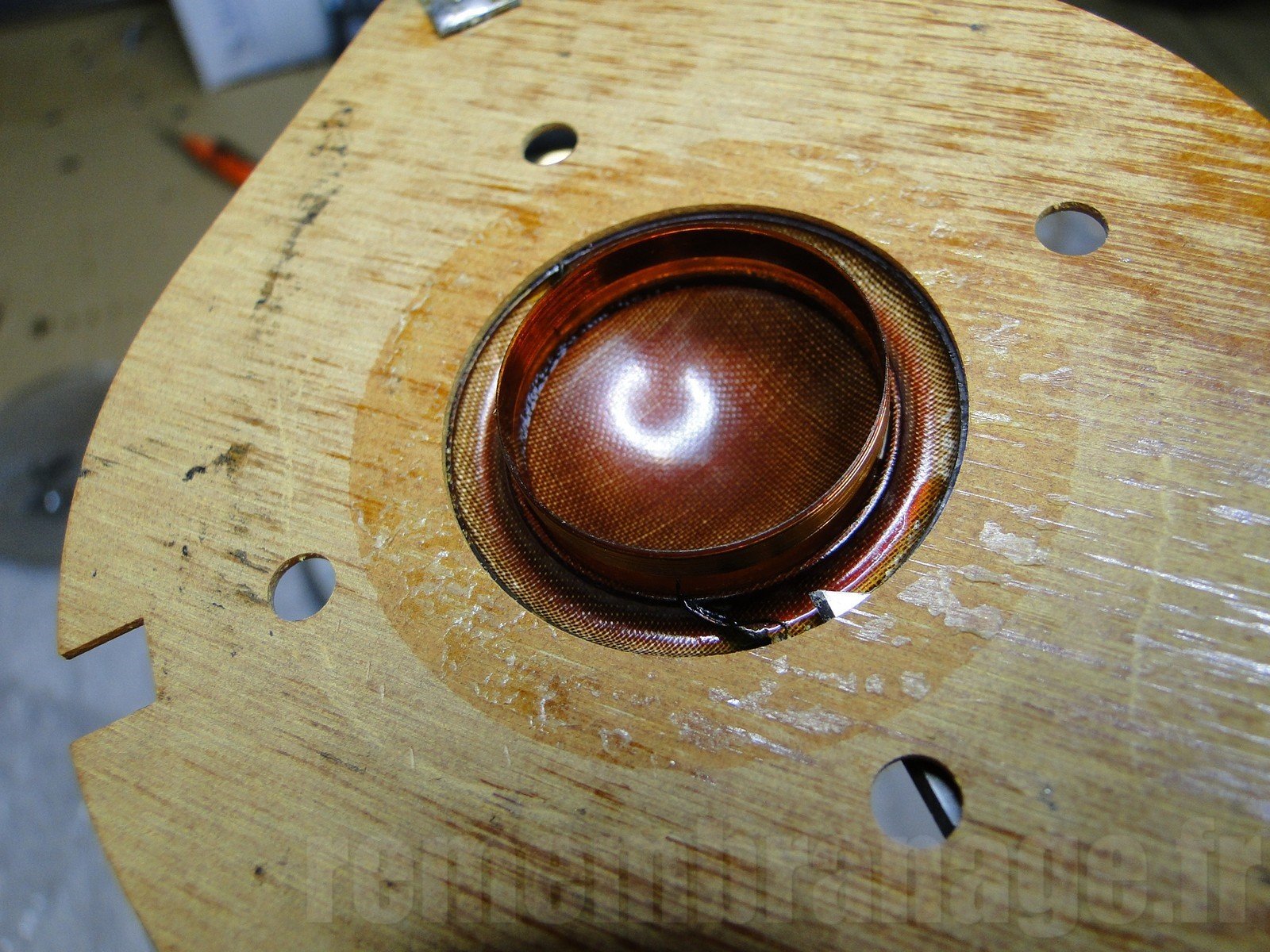

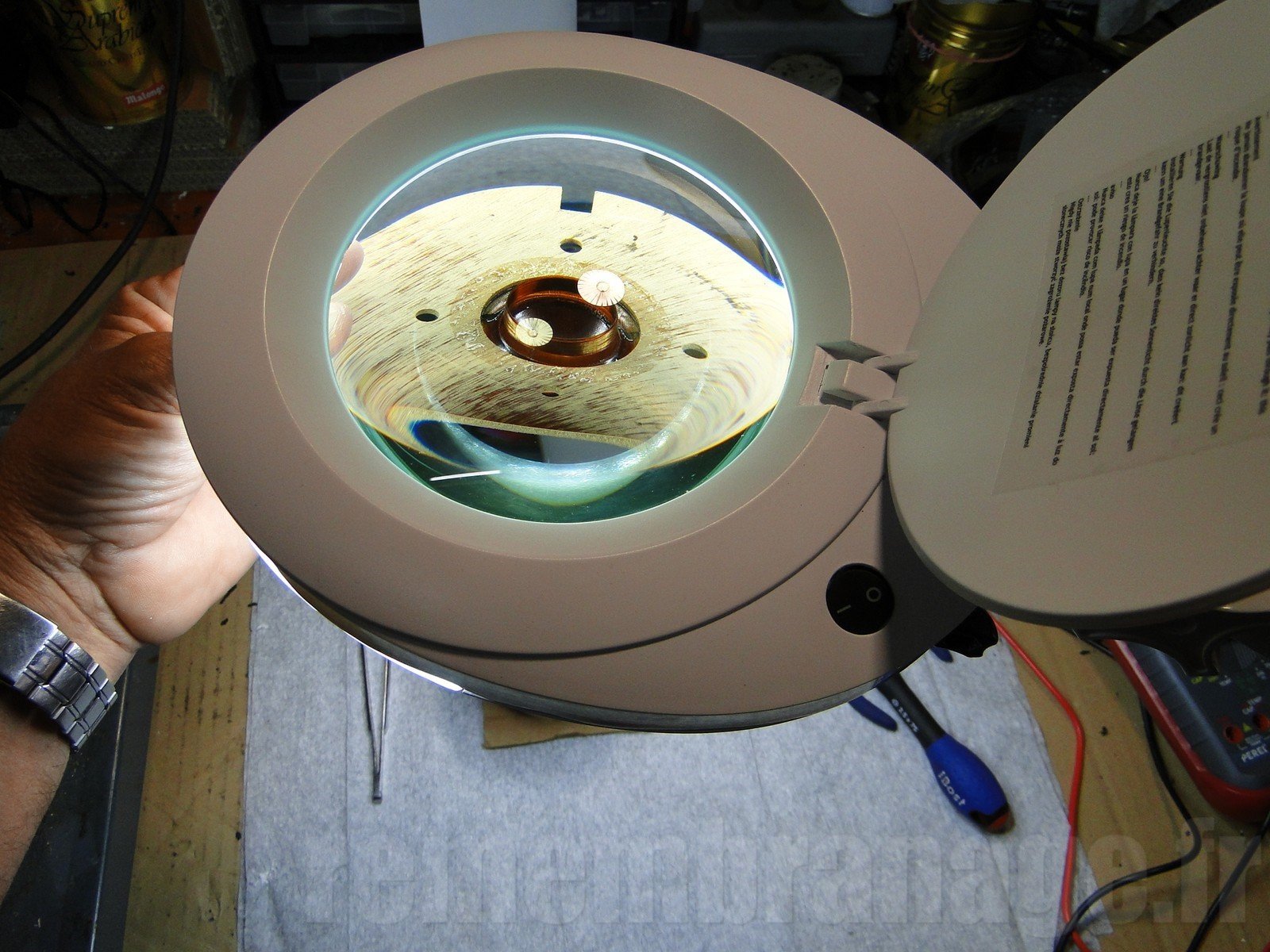

Examen de la bobine à la loupe : Fil coupé

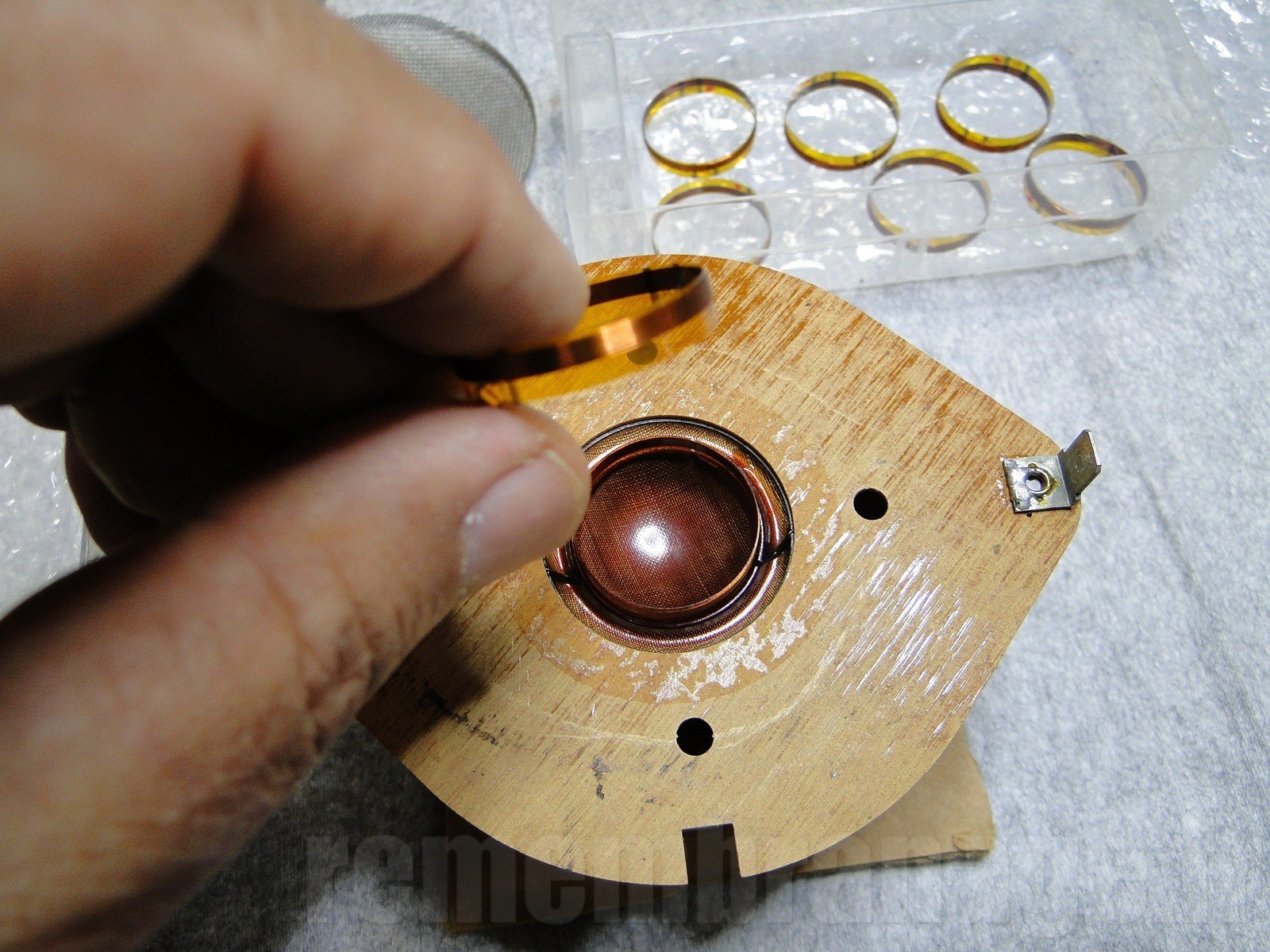

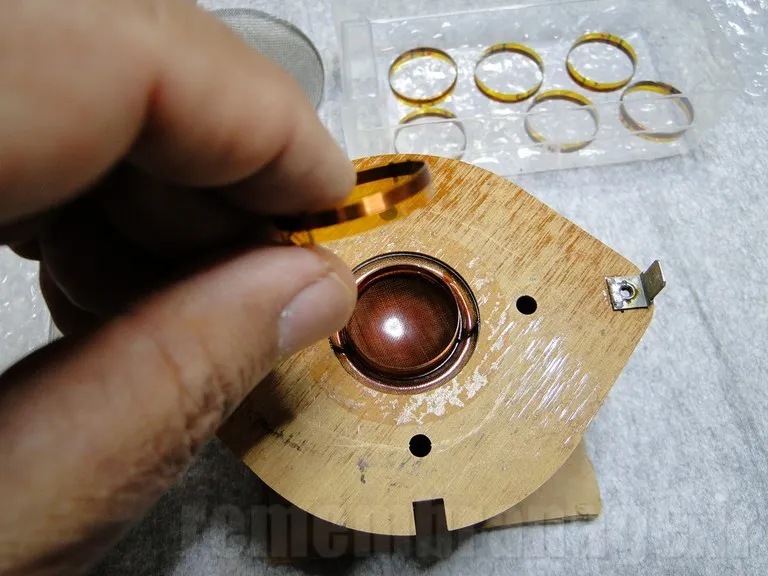

Changement de bobine remontage.

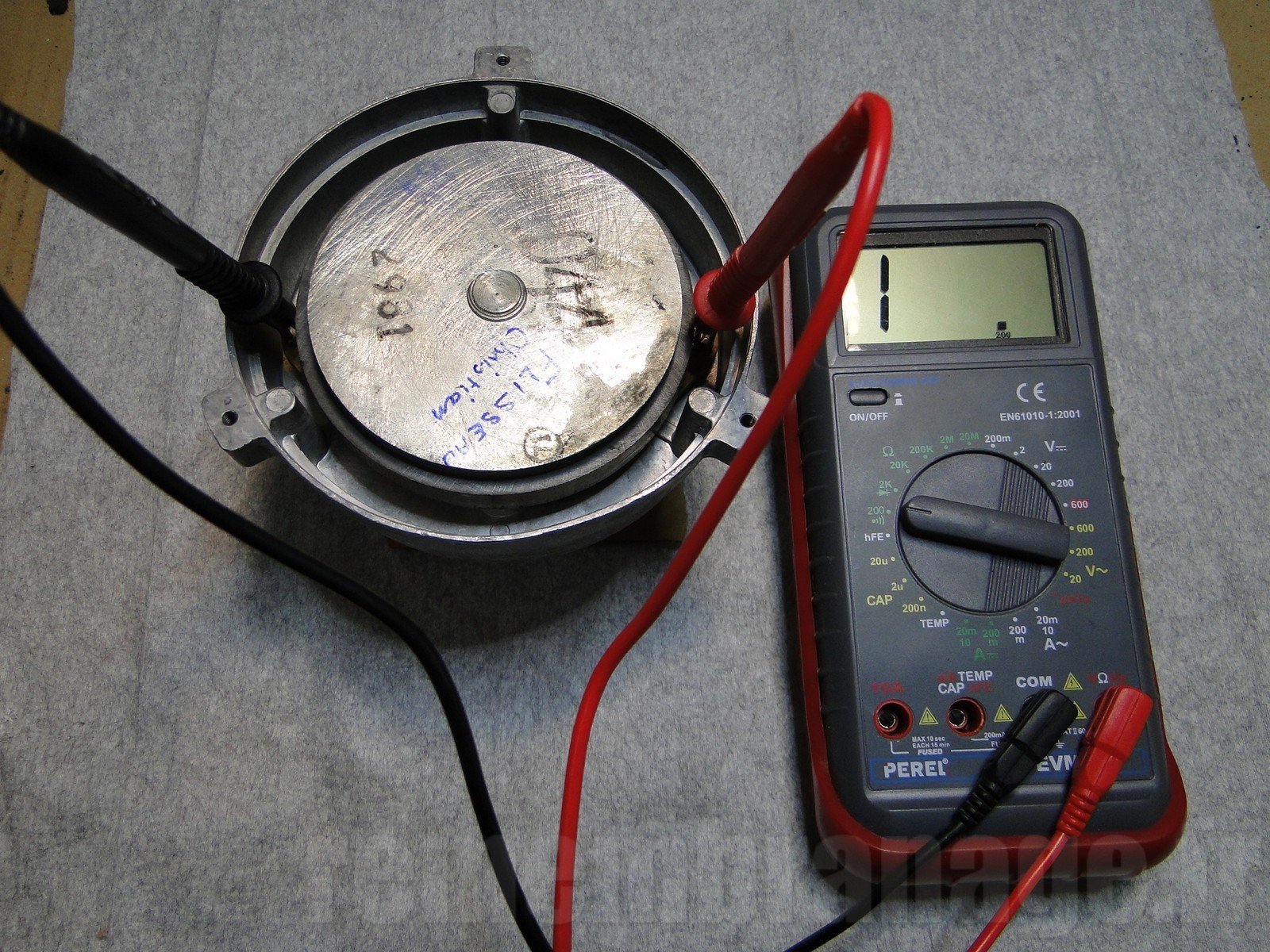

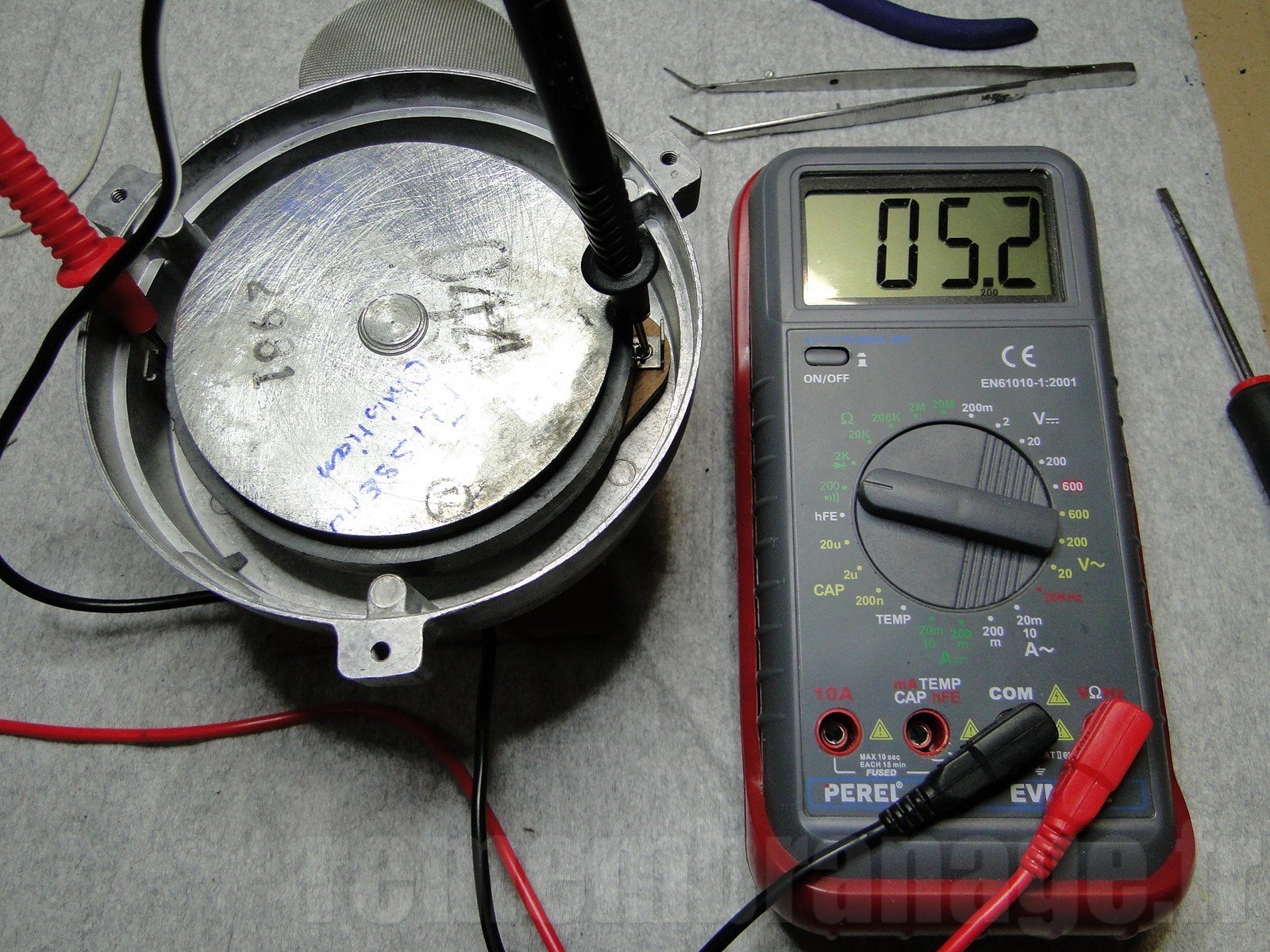

Test à l'ohm-mètre 5,2 ohms de résistance ce qui donne bien une impédance de 8 ohms.
Un tweeter JBL 044 à nouveau bon pour le service !

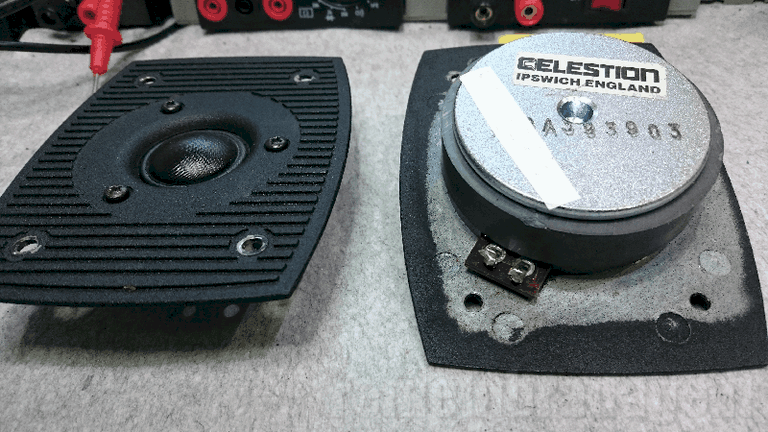

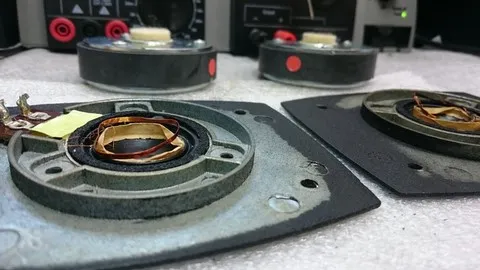

Nous réparons tous les tweeters Celestion comme ici le tweeter Celestion Two bobine dont la bobine et le diaphragme sont HS

Un tweeter Celestion à réparer?

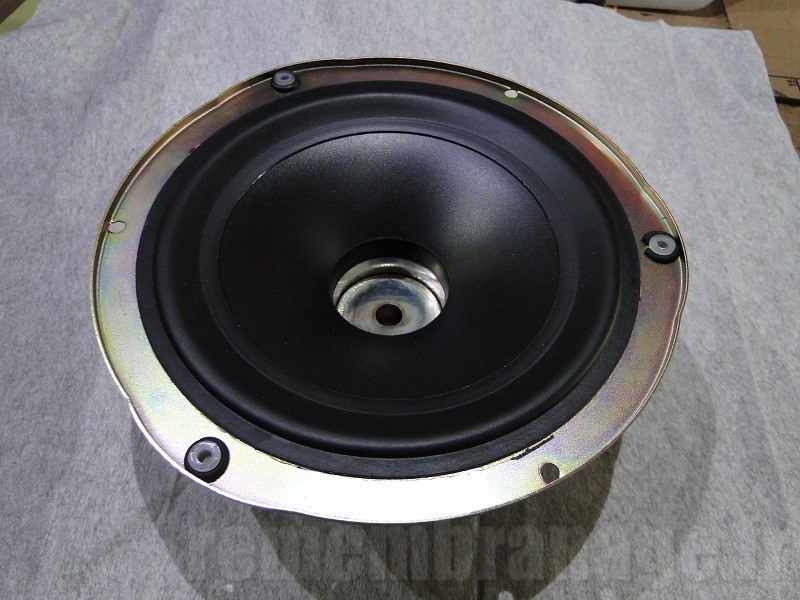

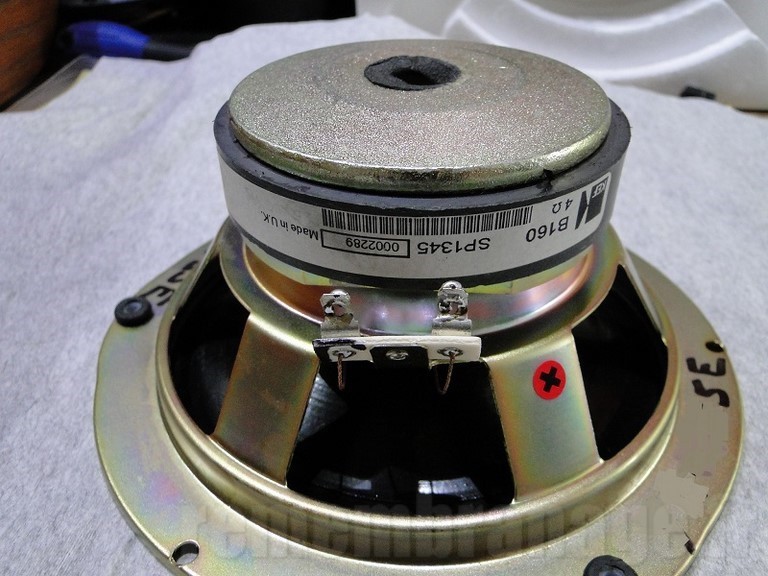

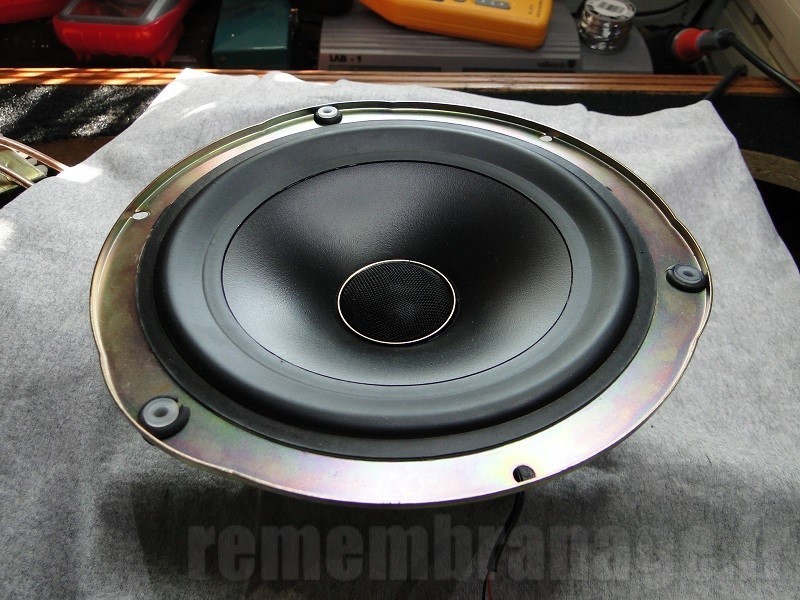

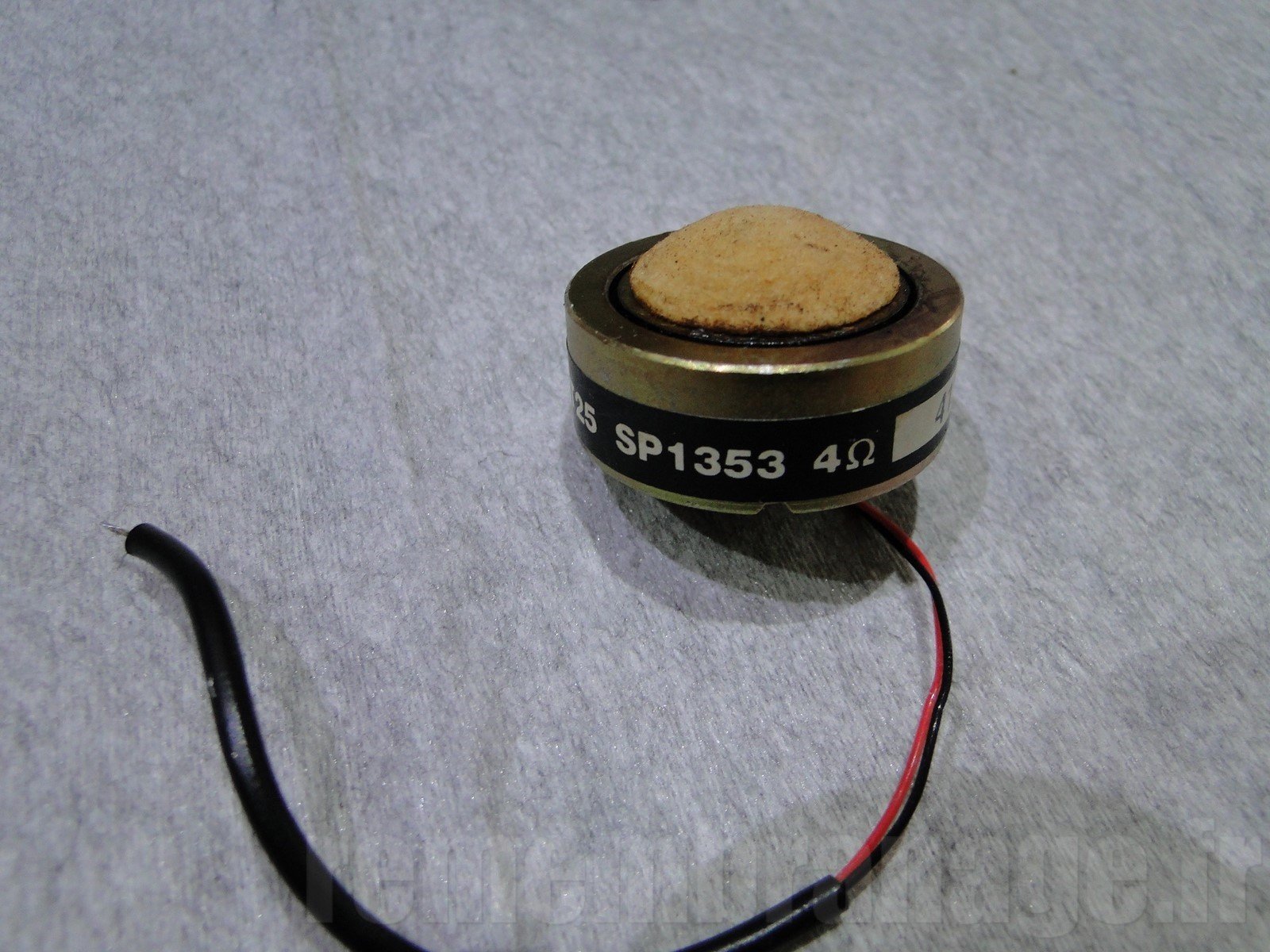

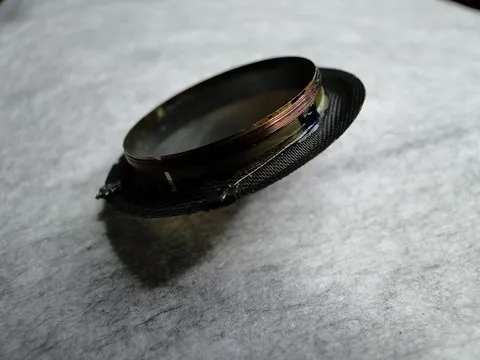

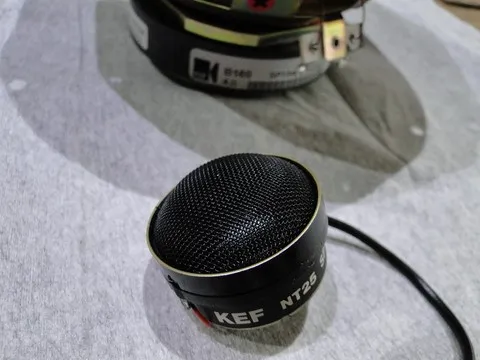

Kef utilise des haut-parleurs concentriques dans lesquels le tweeter est intégré dans le centre du haut-parleur, juste au milieu de la bobine mobile.
Quand le tweeter grille, il faut l'extraire du haut-parleur avant de procéder au remembranage.
C'est une opération délicate qui demande une grande précision d'exécution car le corps du tweeter est intégré au milieu de la bobine mobile du boomer.

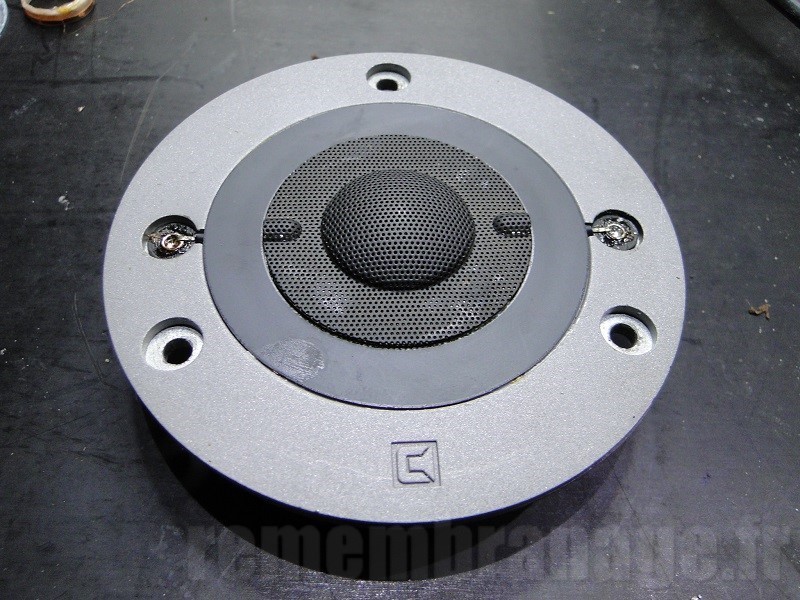

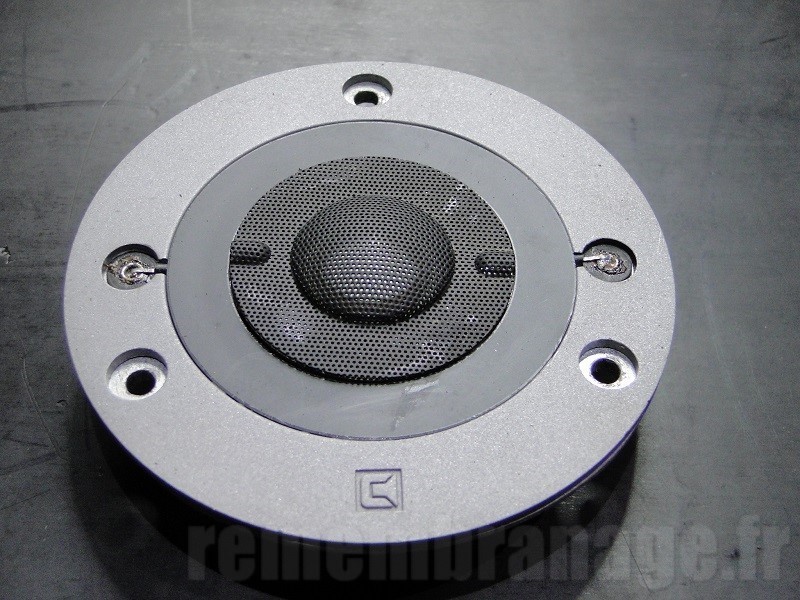

Le tweeter Celestion T2936 est présent dans un certain nombre d'enceintes Celestion Ditton 442, Ditton 662 etc...

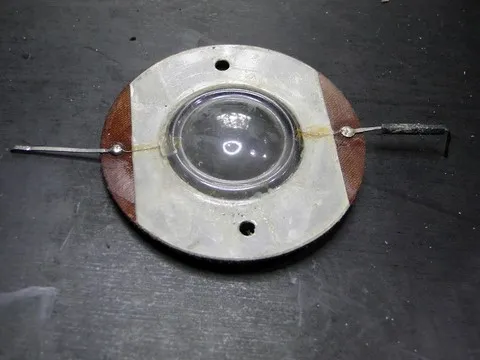

Il arrive que la bobine se coupe suite à un volume trop fort.

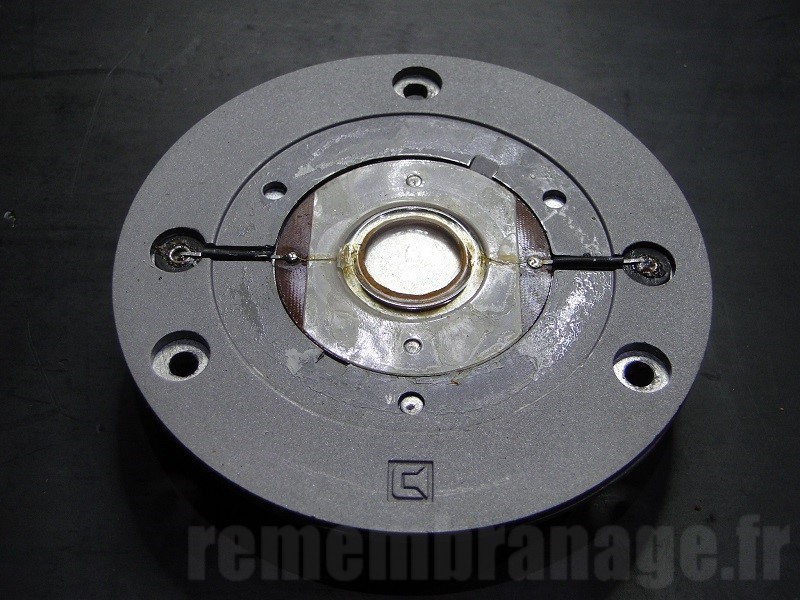

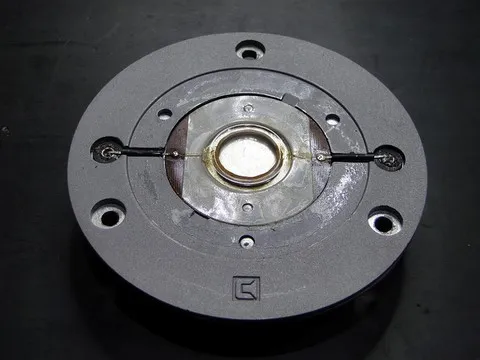

Il faut décoller le cache métallique de la face avant pour accéder au diaphragme endommagé.

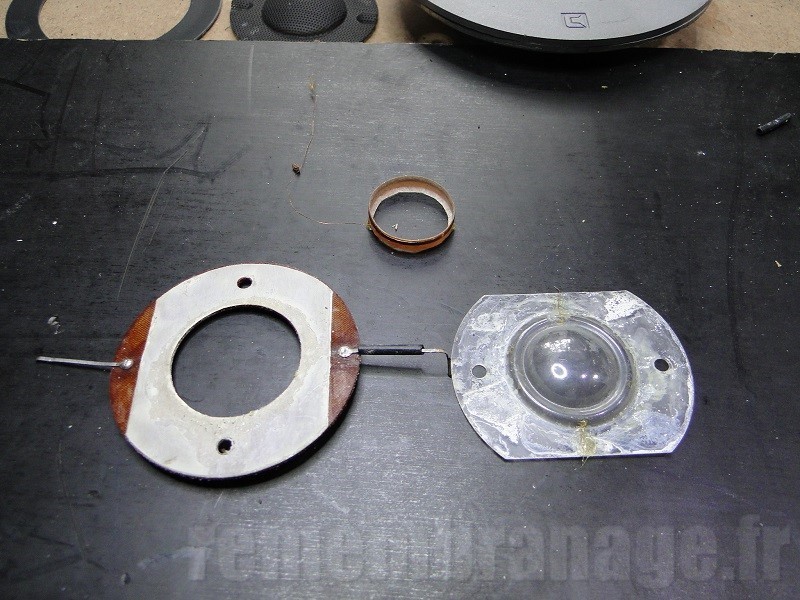

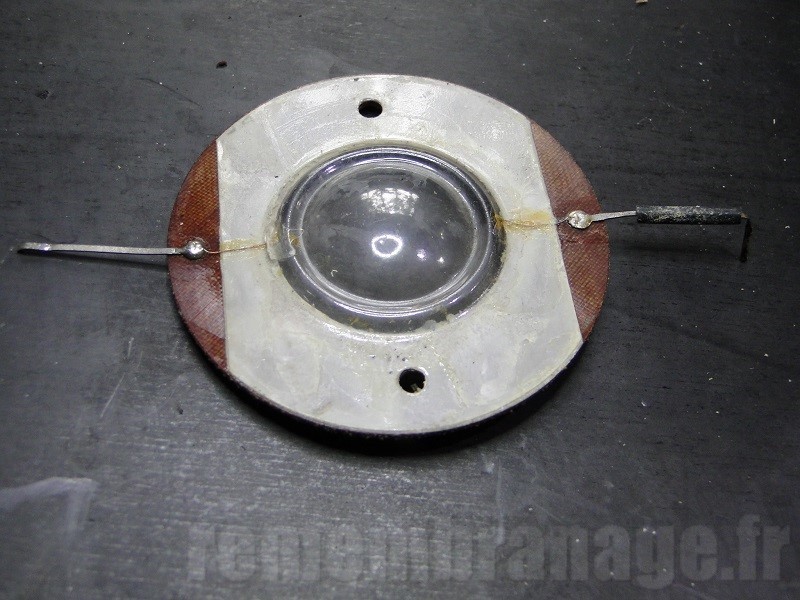

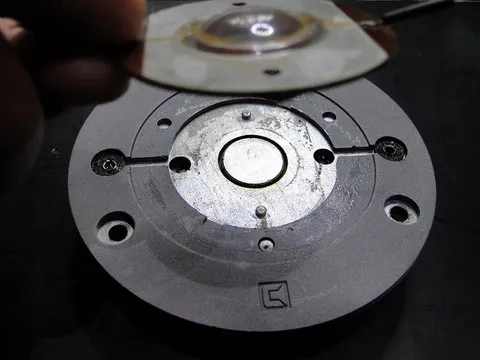

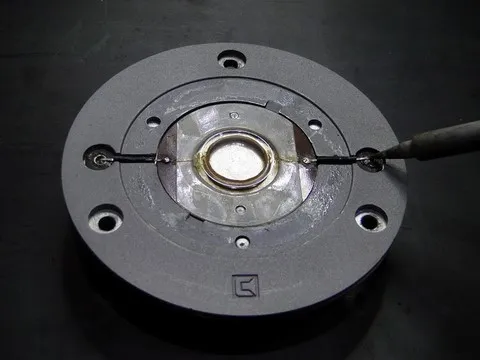

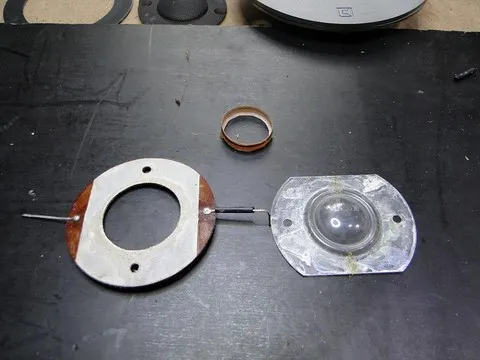

Ensuite dessouder les fils du support et enlever le diaphragme endommagé.

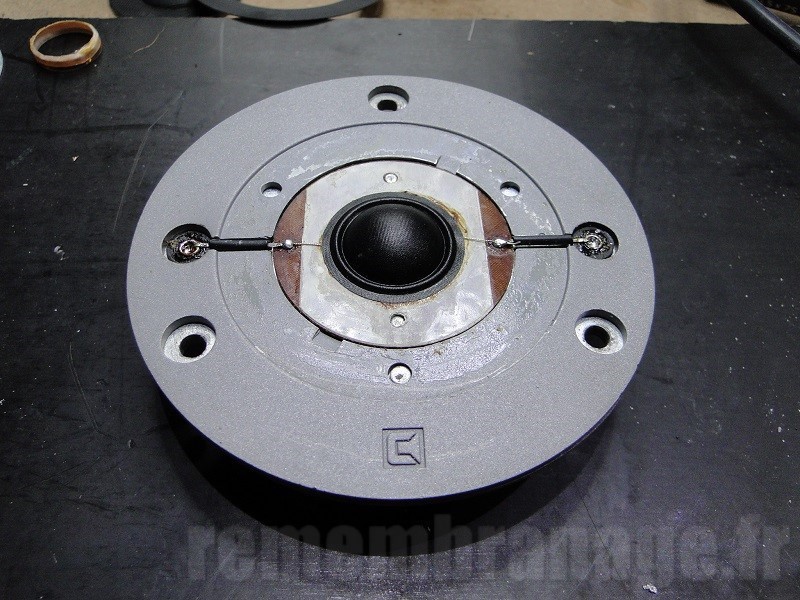

La mise en place du nouveau diaphragme se fait avec un générateur de fréquences afin de le centrer.
Ici nous employons des fréquences de 500 à 800 Hz à faible volume.

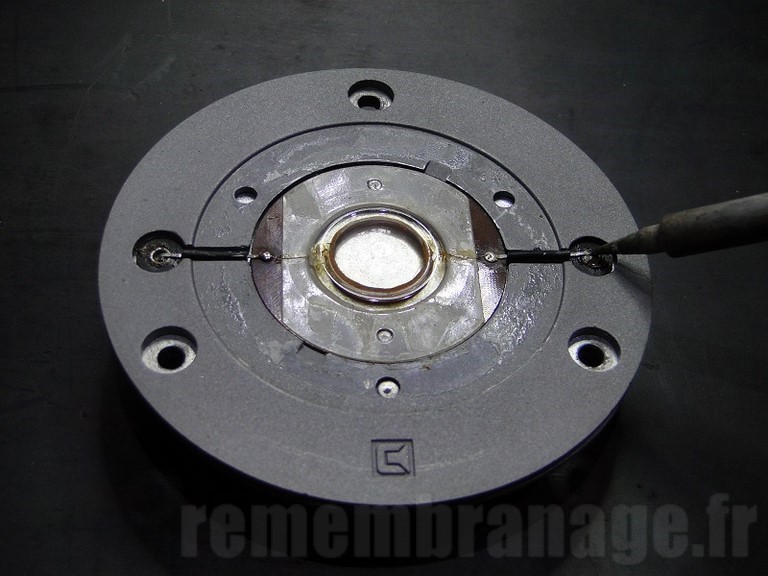

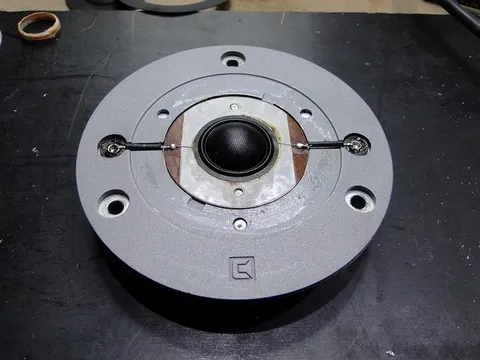

La nouvelle membrane est ensuite soudée sur les fils de liaison.
Il suffit de remonter le cache métallique de la face avant.
Ce cache est collée avec 4 points de colle noire caoutchouc afin d’éviter tout risque de résonance parasite.
Le tweeter est maintenant comme neuf! Tarif : 58,50€ pièce

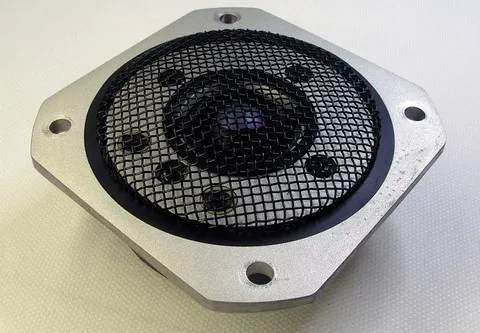

Excellent tweeter Yamaha équipant l'enceinte Yamaha NS 1000 Montor, mini d'un gros aimant, rendement de 93 dB.

Dôme en béryllium de 30 mm la bande passante dépasse les 20 Khz même si elle chute sensiblement au-delà de 15 kHz.

Il se marie très bien avec le médium à dôme qui lui est associé.

Il mérite d'être réparé.
