Employons les mêmes termes

Les différentes parties d'un haut-parleur

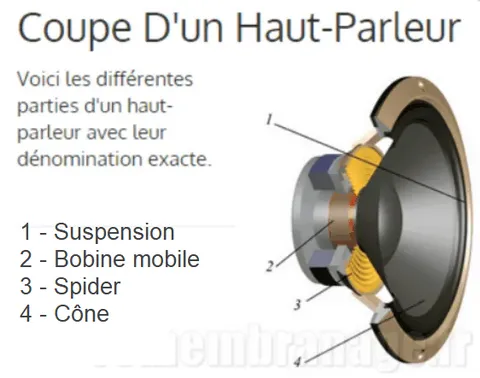

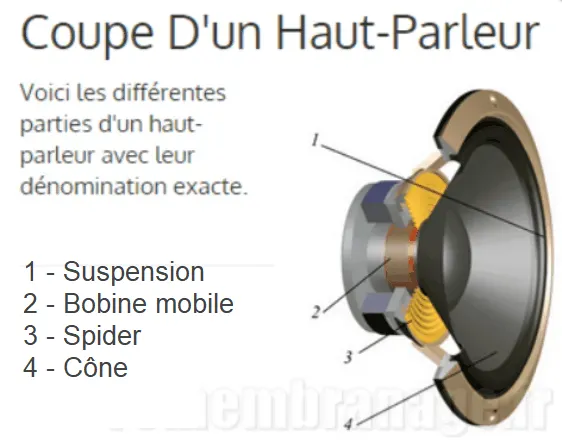

La coupe d'un haut-parleur, les termes exacts


  • Le cône est le plus souvent en carton, mais qui peut être composé d'autres matières. C'est la partie  qui diffuse le son en vibrant.
  • Le rebord extérieur de la membrane est la suspension. C'est cette partie qui s'use dans le temps.
  • Au centre de la membrane se trouve un dôme appelé cache noyau.
  • A l'arrière de la membrane se trouve le spider qui maintient la partie basse de la membrane
  • A l'intérieur du haut-parleur se trouve l'élément actif du haut-parleur : la bobine

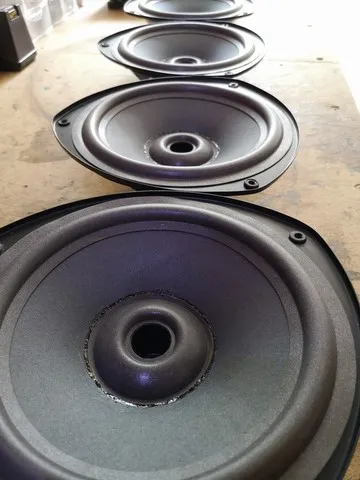

Kef B200 SP1256

Comment fonctionne un haut-parleur


  • Un haut-parleur convertit un signal électrique en signal mécanique.

  • Les mouvements de la membrane suivent les variations du signal électrique.

  • Le cône, solidaire d'une bobine, se déplace sous l'influence d'un champ magnétique crée par un aimant.

  • Le spider et la suspension, servent à maintenir la membrane et la bobine parfaitement alignés dans l'entrefer.

  • En vibrant le cône produit des sons captés par l'oreille




Reconnaître la panne

- 1°) La suspension  Le haut-parleur fonctionne toujours, mais avec des bruits parasites.La suspension est abîmée.

Quand on appuie au centre de la membrane, elle se déplace librement sans frotter. C'est la panne classique qui représente 95% des réparations

- 2°) La bobine  Le haut-parleur ne produit plus de son, ou un son de mauvaise qualité (saturation ou distorsion). Quand on appuie au centre de la membrane, elle frotte ou reste bloquée. Extérieurement le haut-parleur à l'air en parfait état. Ça représente environ 5% des cas.
Il faut un remembranage complet.




  • Reconnaitre la panne de son haut-parleur

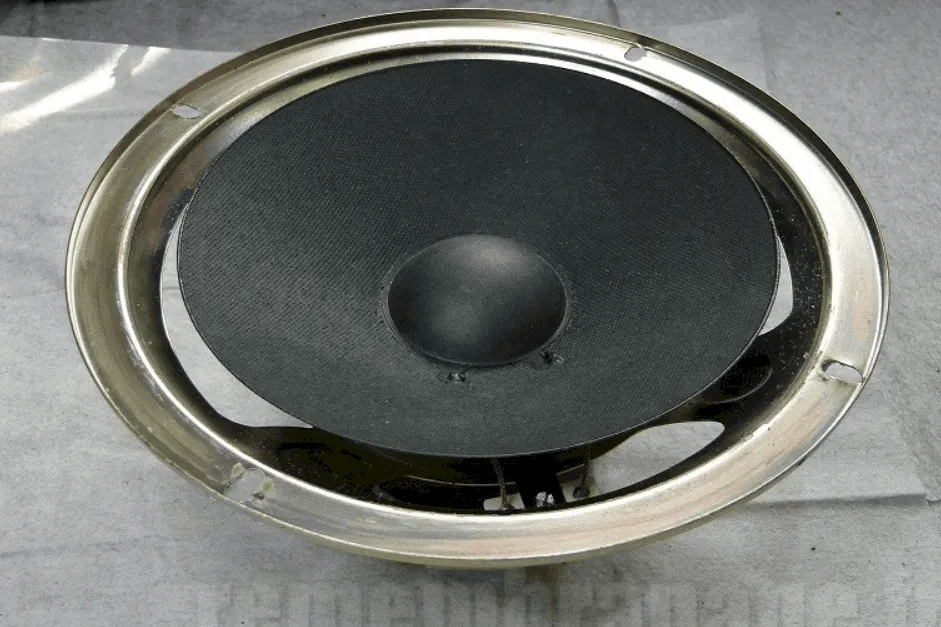

  • Jamo SW400

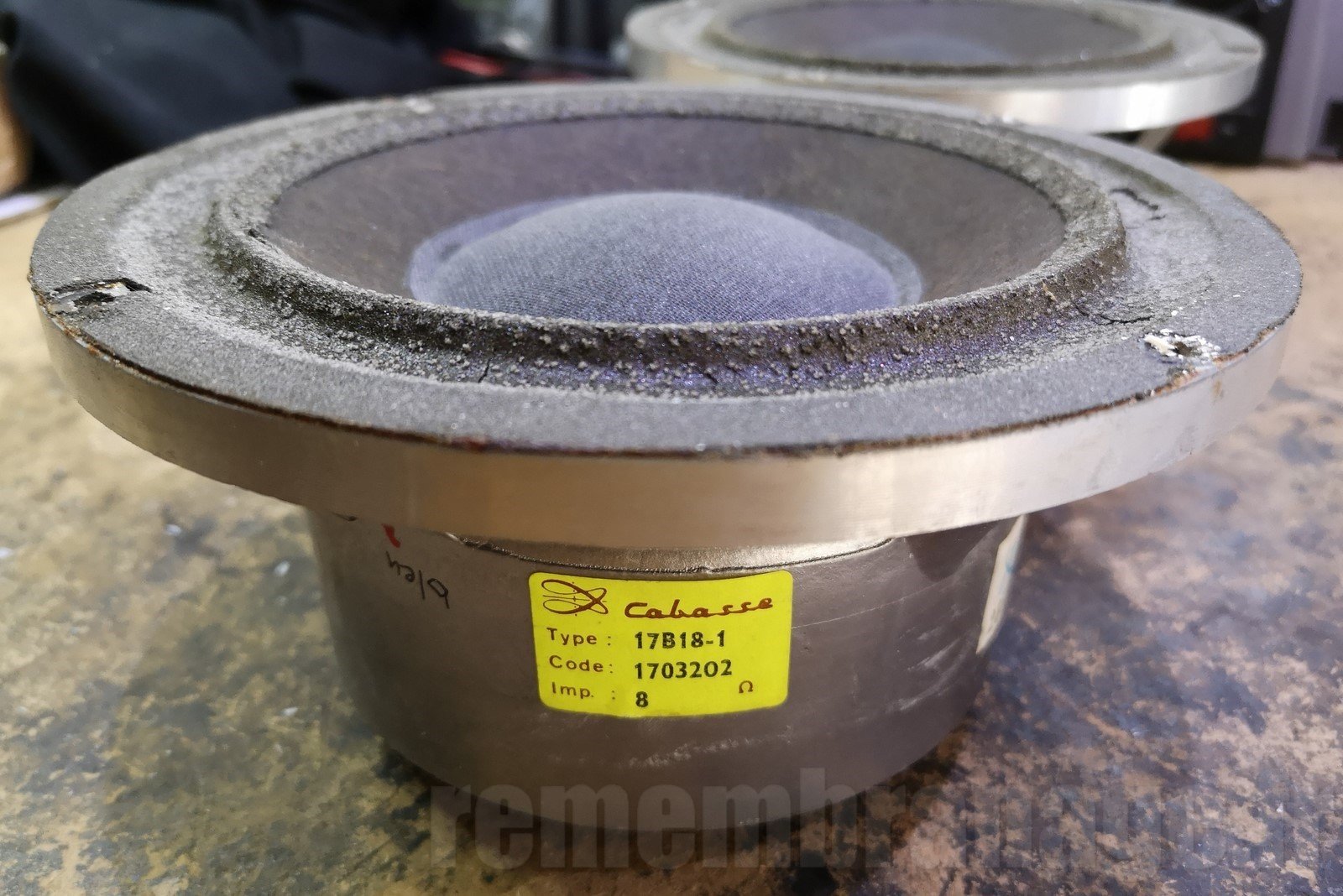

  • Cabasse 17B18

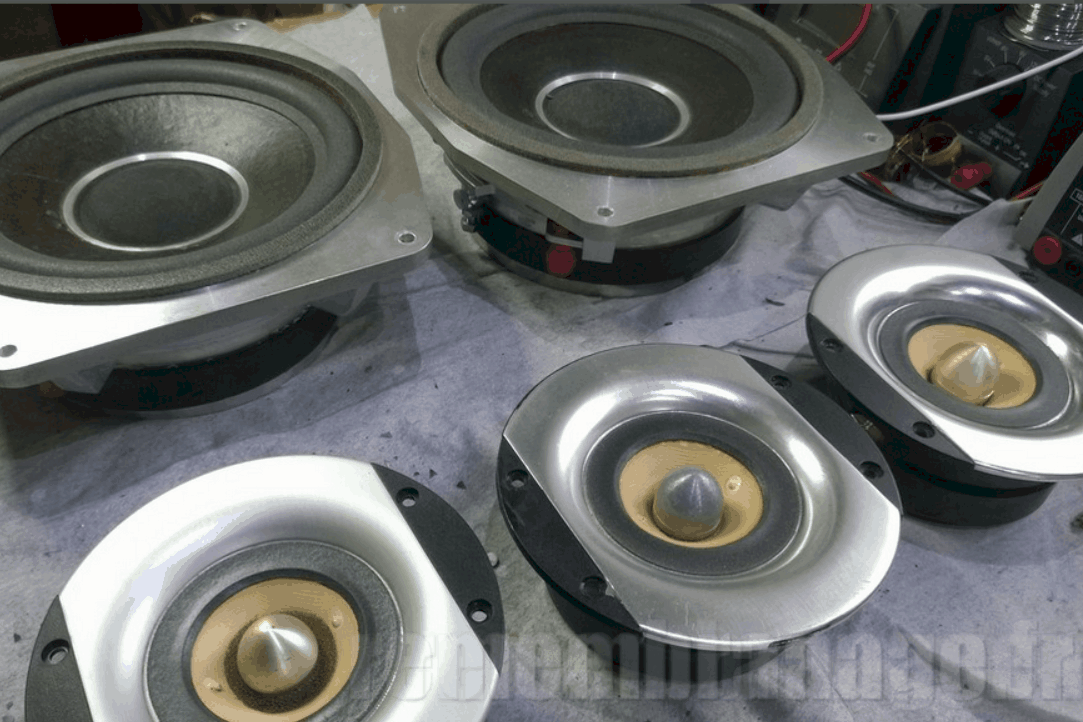

  • Haut-parleurs Siare

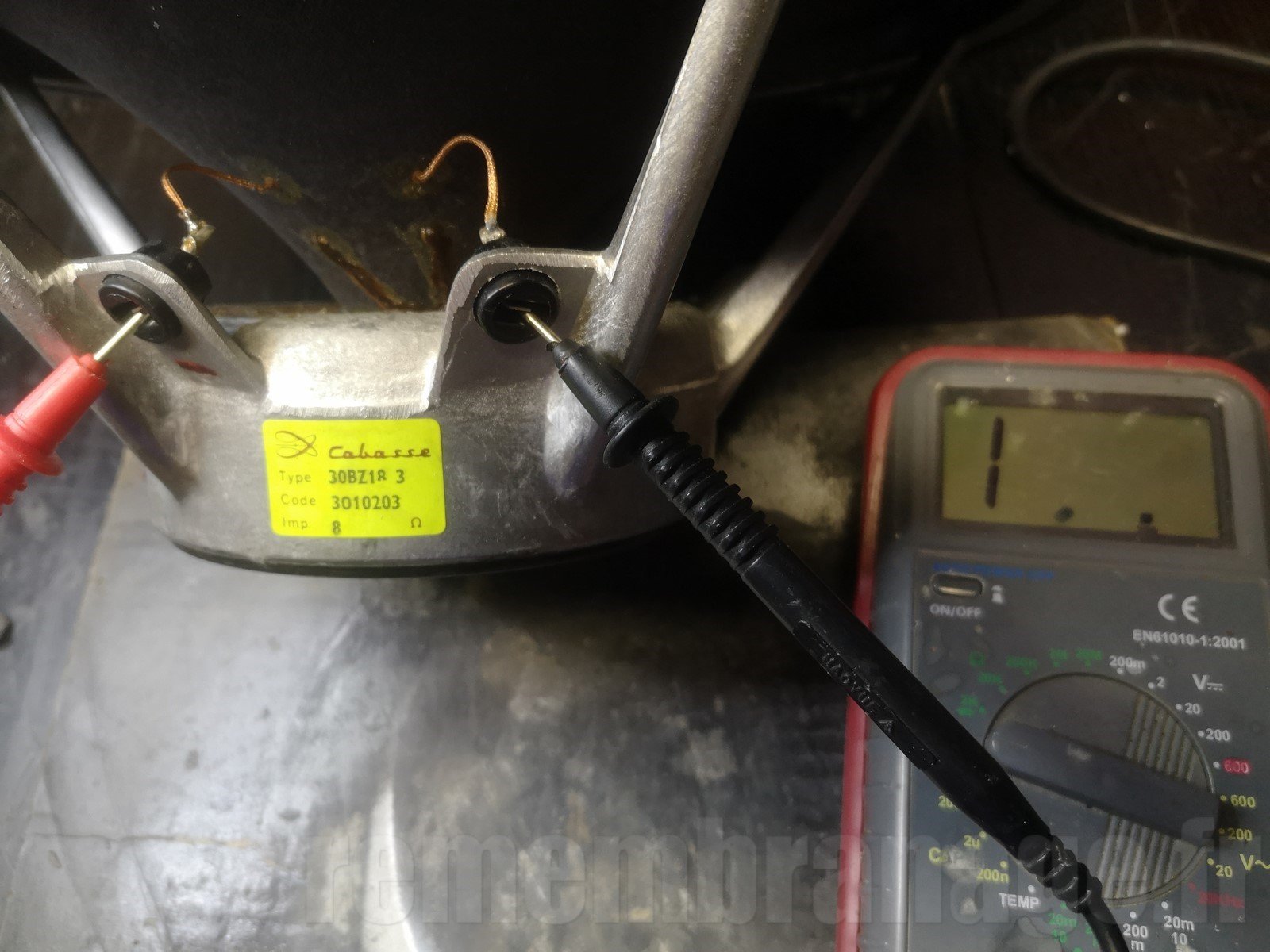

  • 30BZ18
