Remembranage complet

Pourquoi remembraner un haut-parleur

Réparation de haut-parleurs Cabasse

Le remembranage complet est nécessaire si le haut-parleur ne produit plus de son, ou un son de mauvaise qualité. Si la membrane frotte ou reste bloquée quand on appuie en son centre. Le défaut provient presque toujours d'un excès de puissance qui brûle ou déforme la bobine mobile. Dans ce cas la bobine est HS ou le support de bobine est déformé, il faut remembraner le haut-parleur.
La plupart des haut-parleurs sont réparables, cependant certains modèles utilisent une bobine spéciale ou double bobine qu'il est impossible de réparer artisanalement.
La réparation est donc possible à condition que la bobine équipant votre haut-parleur soit standard ce qui est le cas pour 95% des haut-parleurs.
Le remembranage complet d'un haut-parleur est un travail délicat et minutieux qui prend du temps. Comme tout travail manuel, cela représente un coût de main d’œuvre qui peut paraitre élevé par rapport au prix d'un haut-parleur neuf.

Cependant il faut savoir qu'aucun haut-parleur neuf, même de qualité supérieure, ne peut remplacer le haut-parleur d'origine, surtout pour des enceintes de qualité. La forme et les dimensions de l'enceinte, l'évent et le filtre ont été adaptés aux haut-parleurs d'origine. Le changement d'un de ces éléments, modifie l'accord parfait que le constructeur a réussi à obtenir après une longue mise au point.

Pour des enceinte de qualité, le remembranage complet est la seule solution valable pour retrouver le son d'origine de vos enceintes. Coupe d'un haut-parleur Cabasse 21M18.

Consulter le tarif

Un important stock de pièces détachées d'époque

  • Bobines mobiles d'origine américaine
  • Bobine mobile haut-parleur
  • Grand stock de bobines mobiles haut-parleur

Afin de répondre dans les meilleurs délais, nous disposons d'un imposant stock de pièces détaches.

Ce stock, constitué depuis de nombreuses années, nous permet de disposer de pièces originales d'époque qui sont parfois introuvables de nos jours.  Quand les pièces d'origine ne sont plus disponibles, nous recherchons des pièces de rechange construites dans le respect du matériel original.

Peu de constructeurs de haut-parleurs fabriquent directement les pièces détachées qu'ils utilisent pour assembler leurs haut-parleurs. La plupart du temps ils font fabriquer les différents éléments chez des équipementiers spécialisés. C'est ainsi que les châssis métalliques, les membranes, les bobines mobiles et autres proviennent de sous-traitants.

Quand les pièces d'origines ne sont plus disponibles, nous utilisons si possible, des pièces en provenance des même sous-traitants comme Meisei Inc.

Comment remembraner un boomer JBL 128H-1

Ce tuto montre les différentes étapes du remembrange complet d'un haut-parleur. Dans cet exemple c'est le boomer JBL 128H-1 équipant une enceinte JBL 4412 qui est réparé, mais la méthode est toujours la même à quelques variantes prés suivant les haut-parleurs.

Démontage

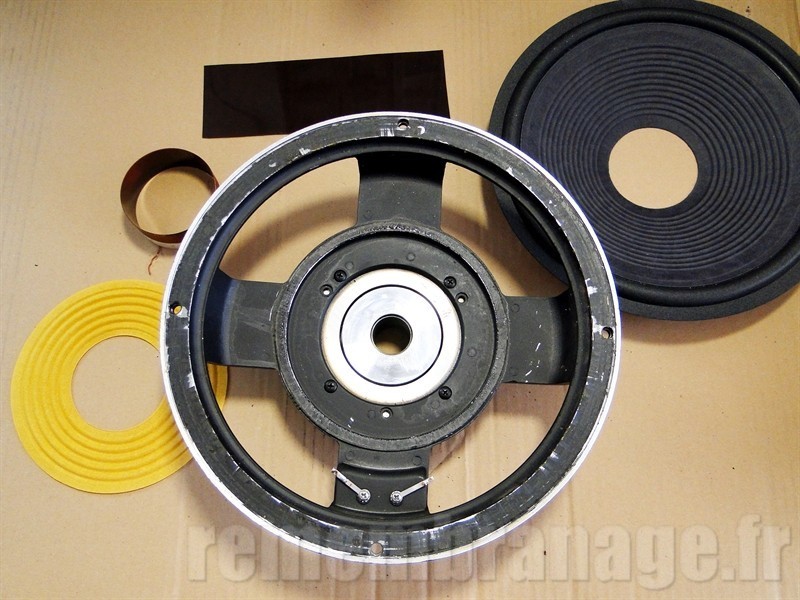

Kit complet de remembrange pour haut-parleur JBL 128H-1

La toute première opération consiste à démonter entièrement l'ancienne membrane en découpant la suspension, le spider et les tresses.

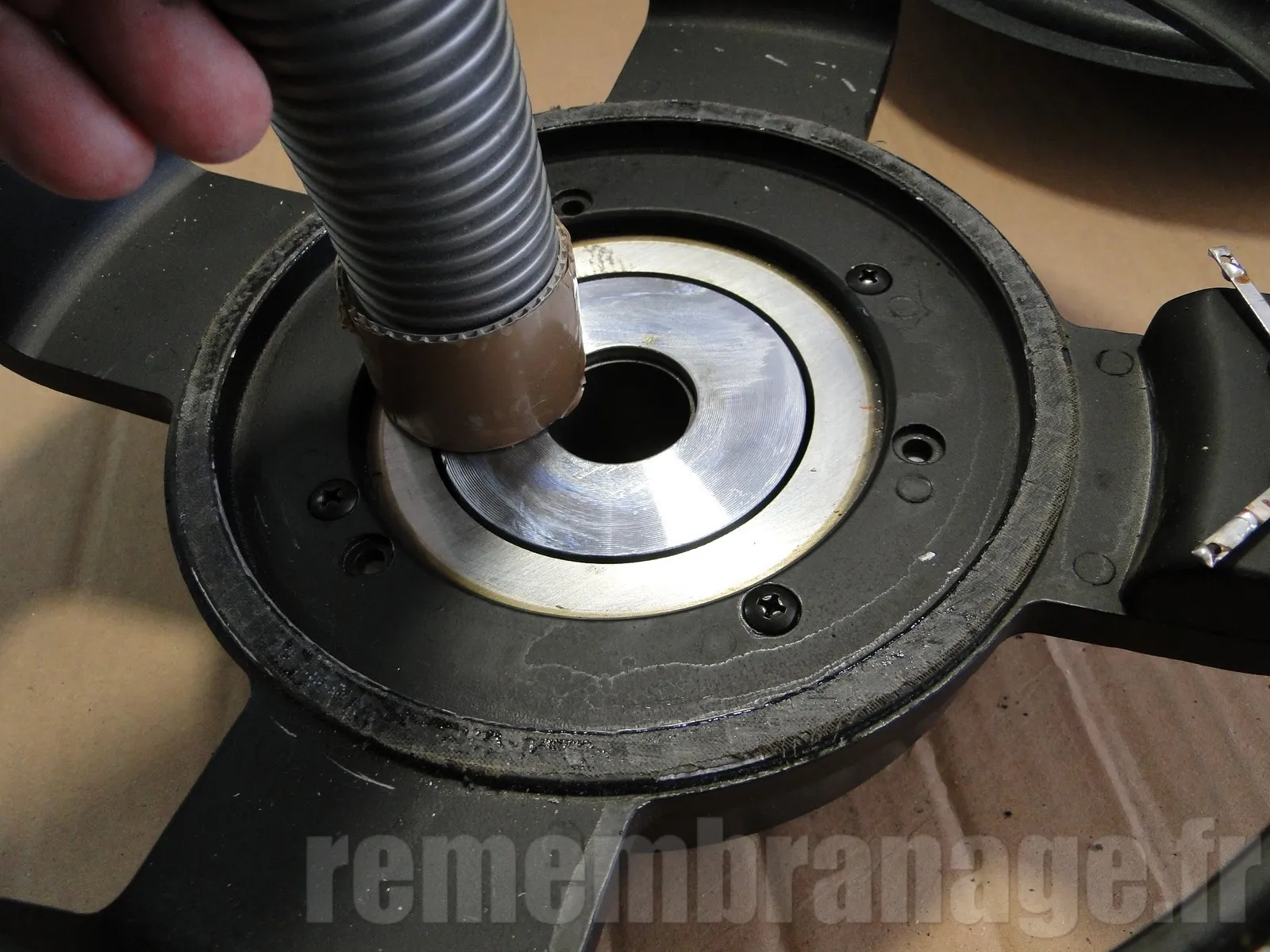

Aspiration

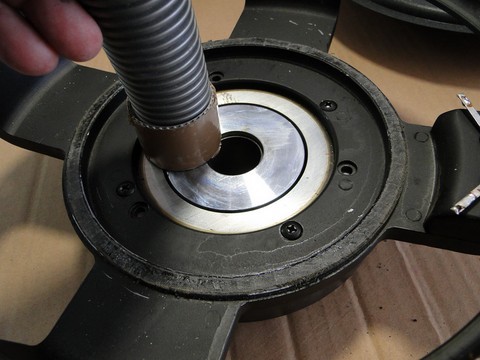

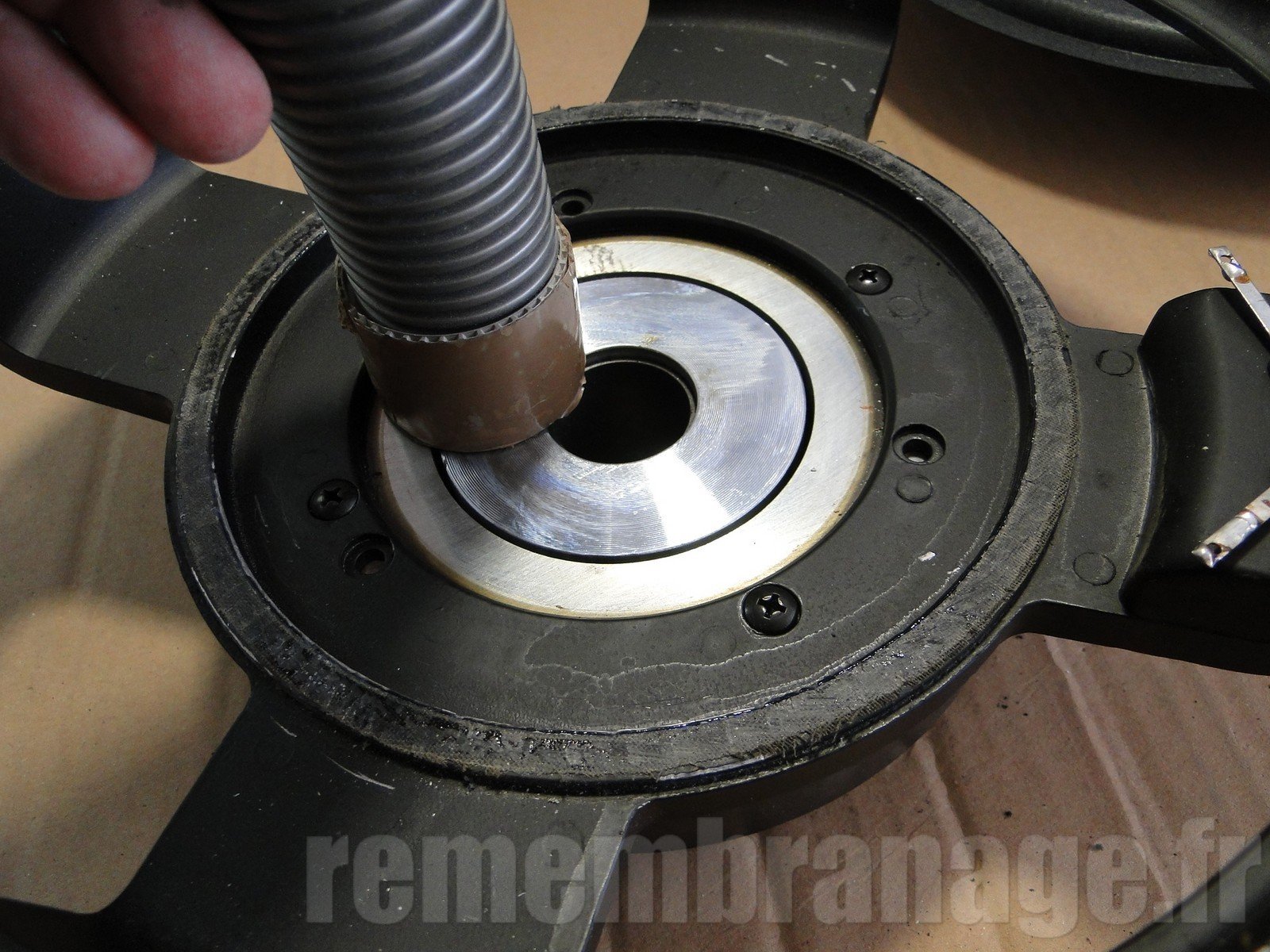

Nettoyage de l'entrefer d'un JBL 128H-1 avec un aspirateur

Après avoir gratté et nettoyé le châssis  jusqu'au métal, il faut passer l'aspirateur afin de supprimer toute particule de l'entrefer

Nettoyage

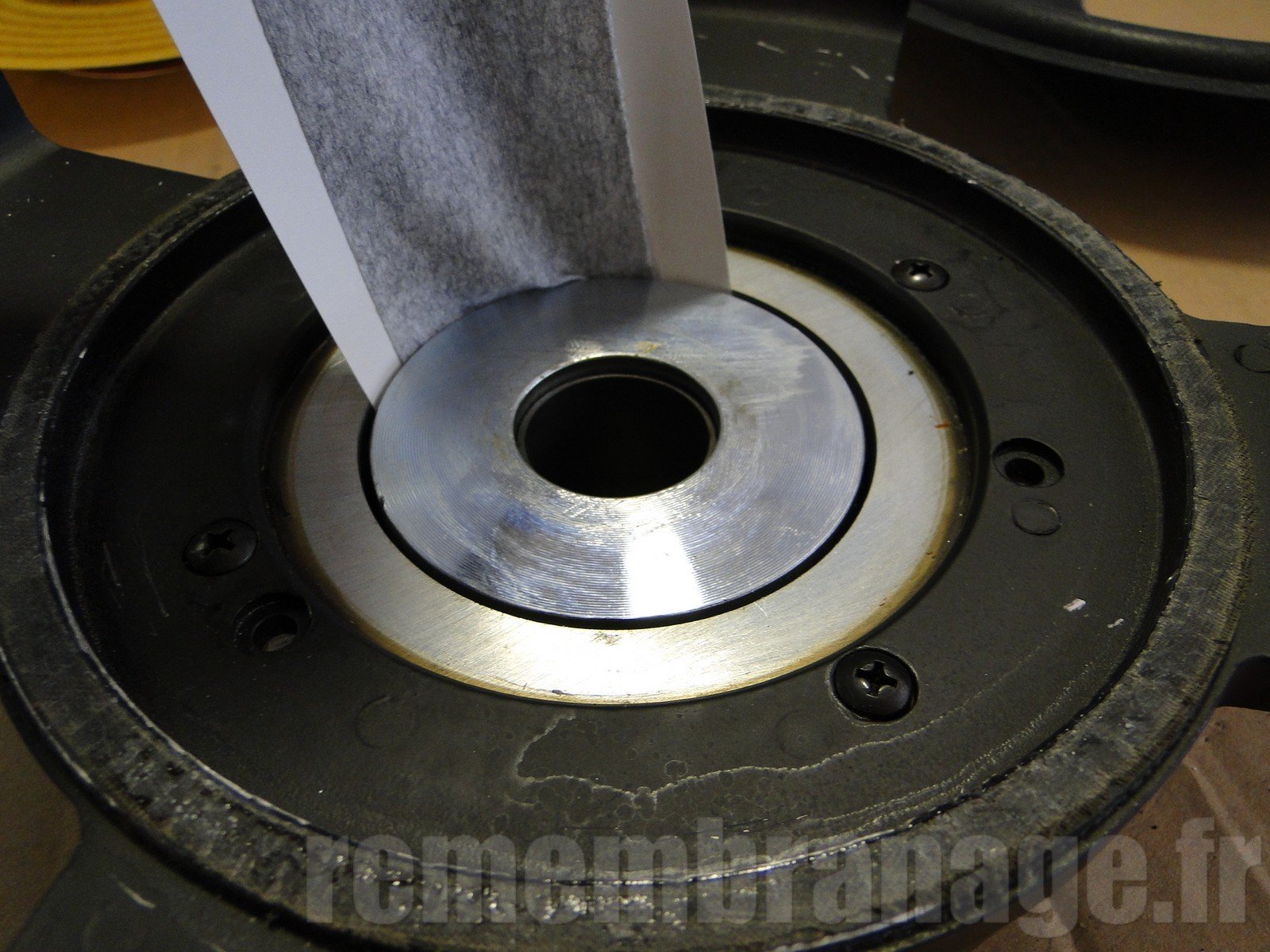

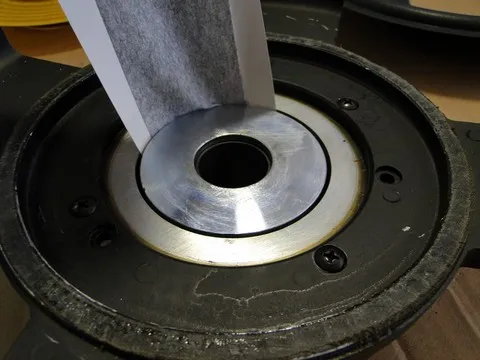

Dépoussièrage de l'entrefer d'un boomer JBL 128H-1 avec un chiffon

Finition soignée du nettoyage en introduisant un chiffon propre imprégné de dissolvant dans l'entrefer.

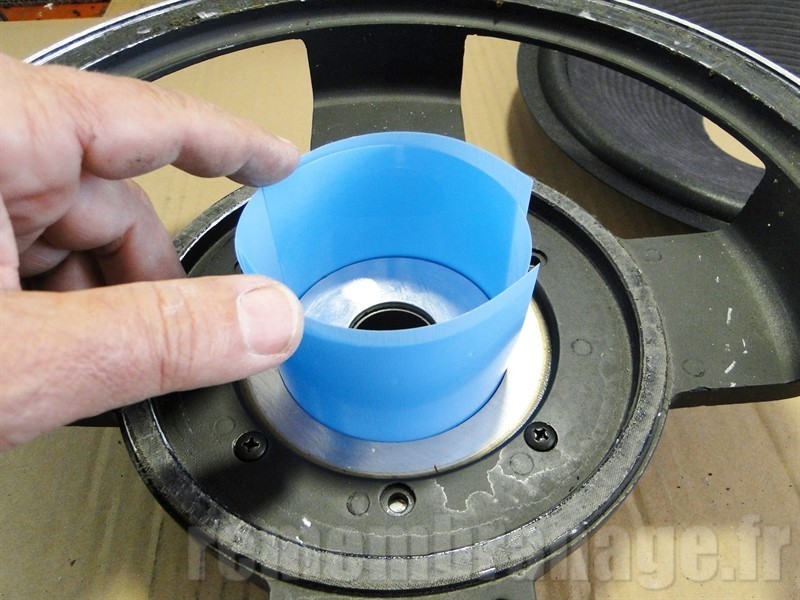

Calage

Mise en place de cales de réglage dans l'etrefer d'un haut-parleur JBL 128H-1

Mise en place des cales de la bonne épaisseur.


Jeu bobine

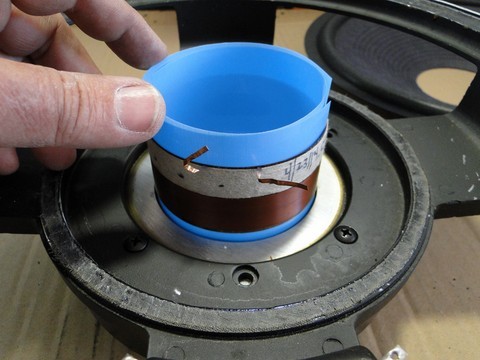

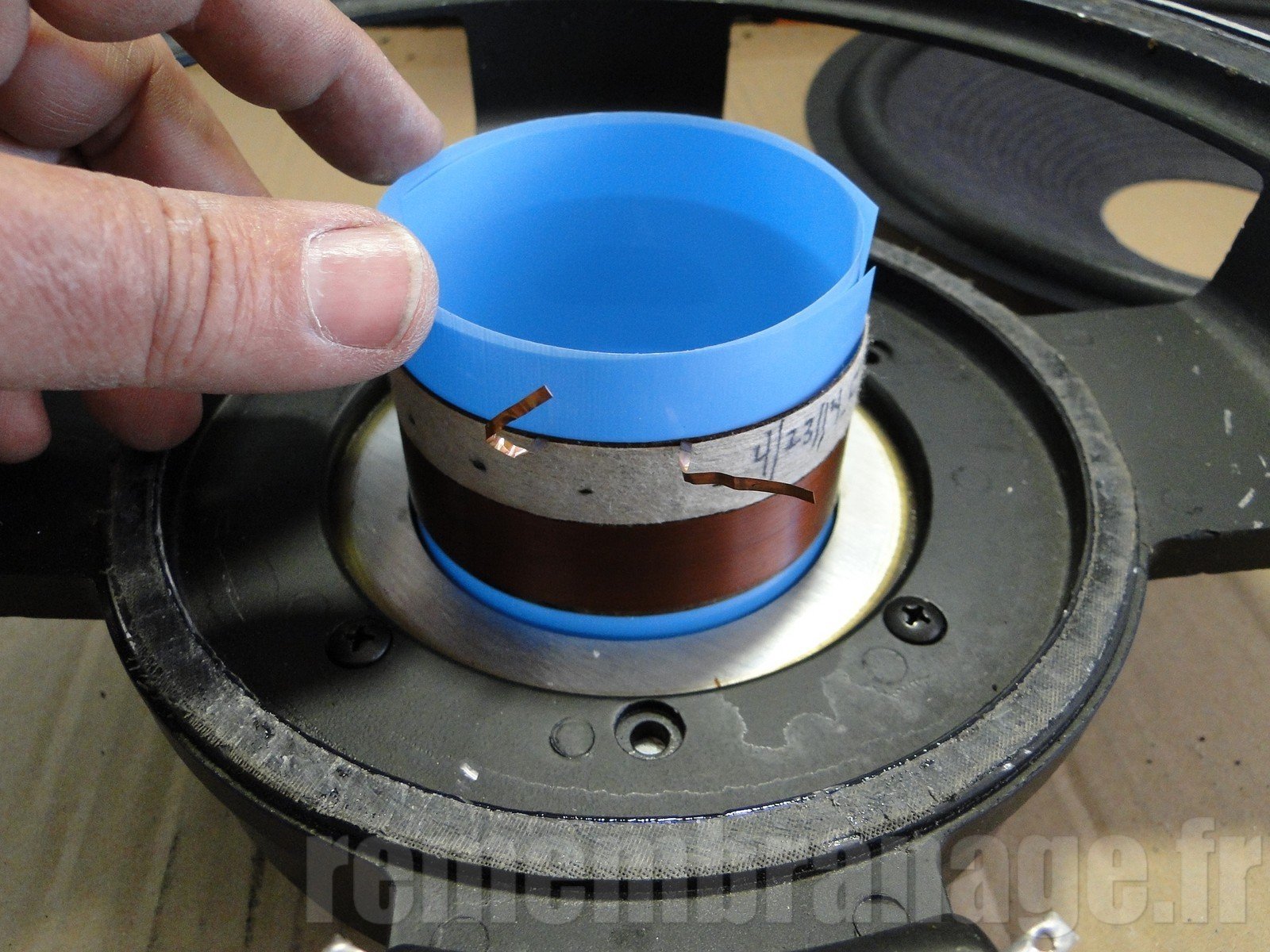

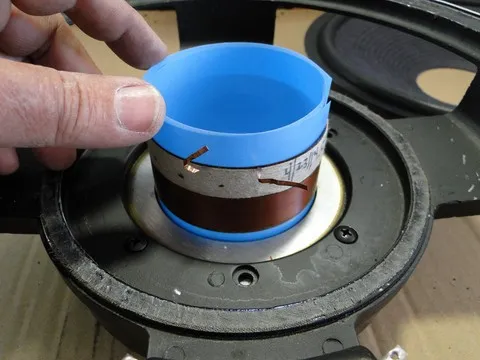

Vérification du jeu de la bobine d'un haut-parleur JBL 128H-1

Une fois les cales installées la bobine doit pouvoir coulisser sans jeu.


Mesure hauteur

Mesure de la hauteur de la bobine pour le remembranage d'un boomer JBL 128H-1

Ce point est très important, il est impératif  de régler parfaitement la hauteur de la bobine sur le spider.

Repérage

Traçage de la ligne de collage su spider d'un haut-parleur JBL 128H-1

Faire des repères à la bonne hauteur sur la bobine


Collage

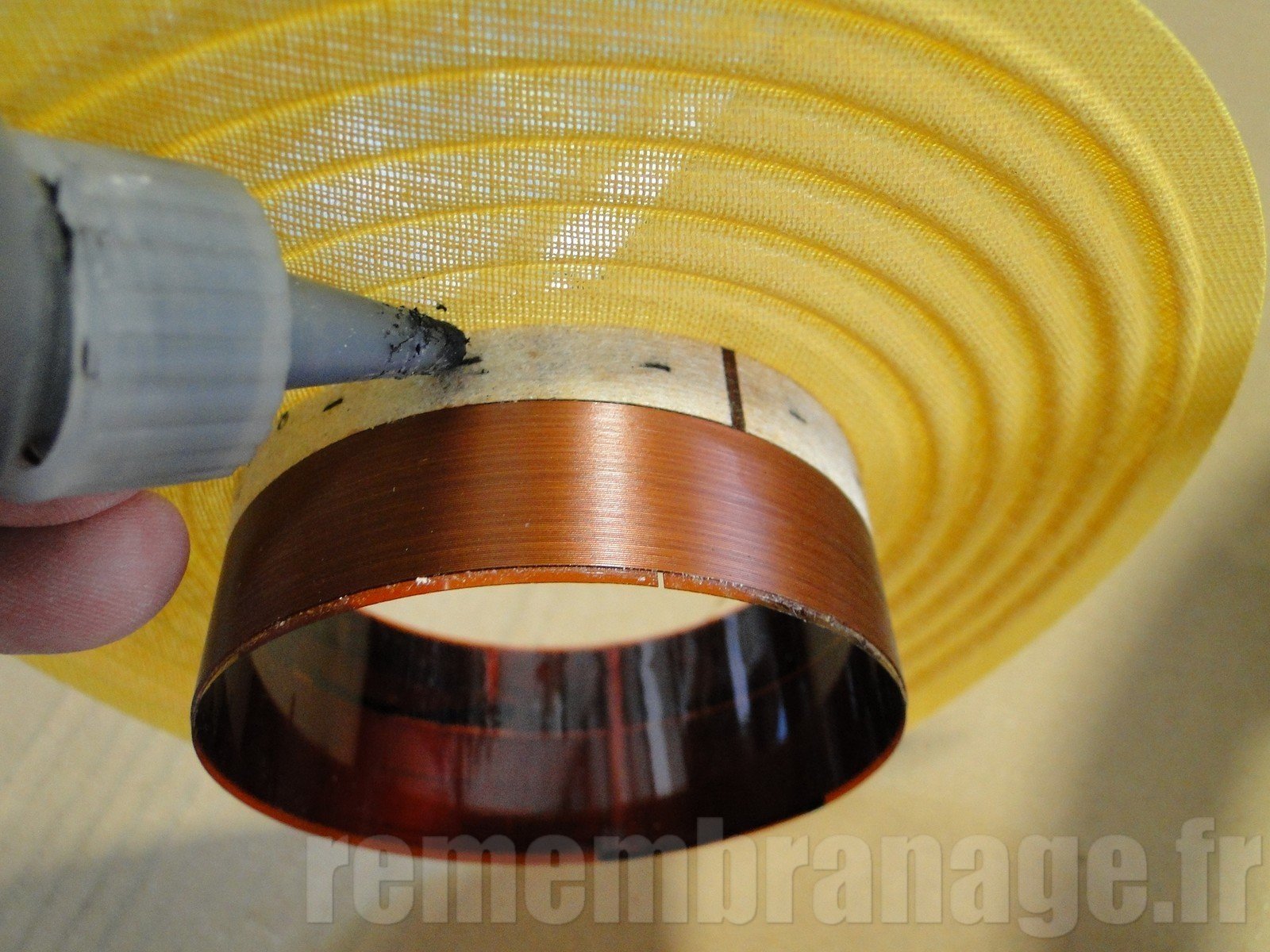

Collage du spider du spider sur la bobine d'un haut-parleur JBL 128H-1

Déposer sur les repères un filet de ciment colle spécial pour cet usage.

Collage Spider

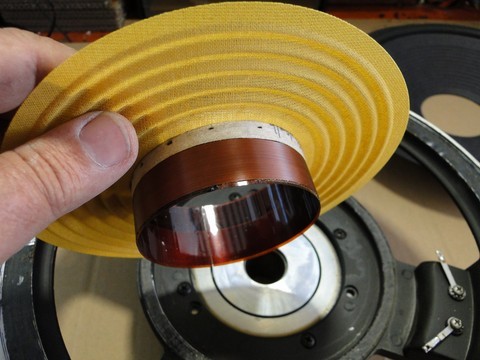

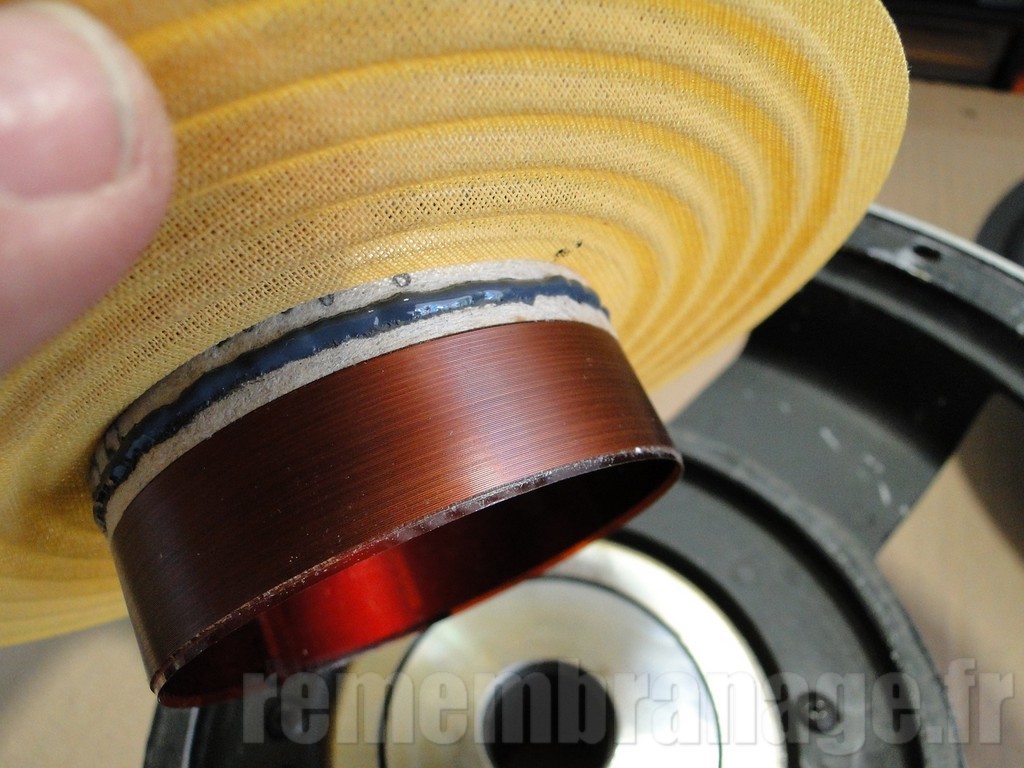

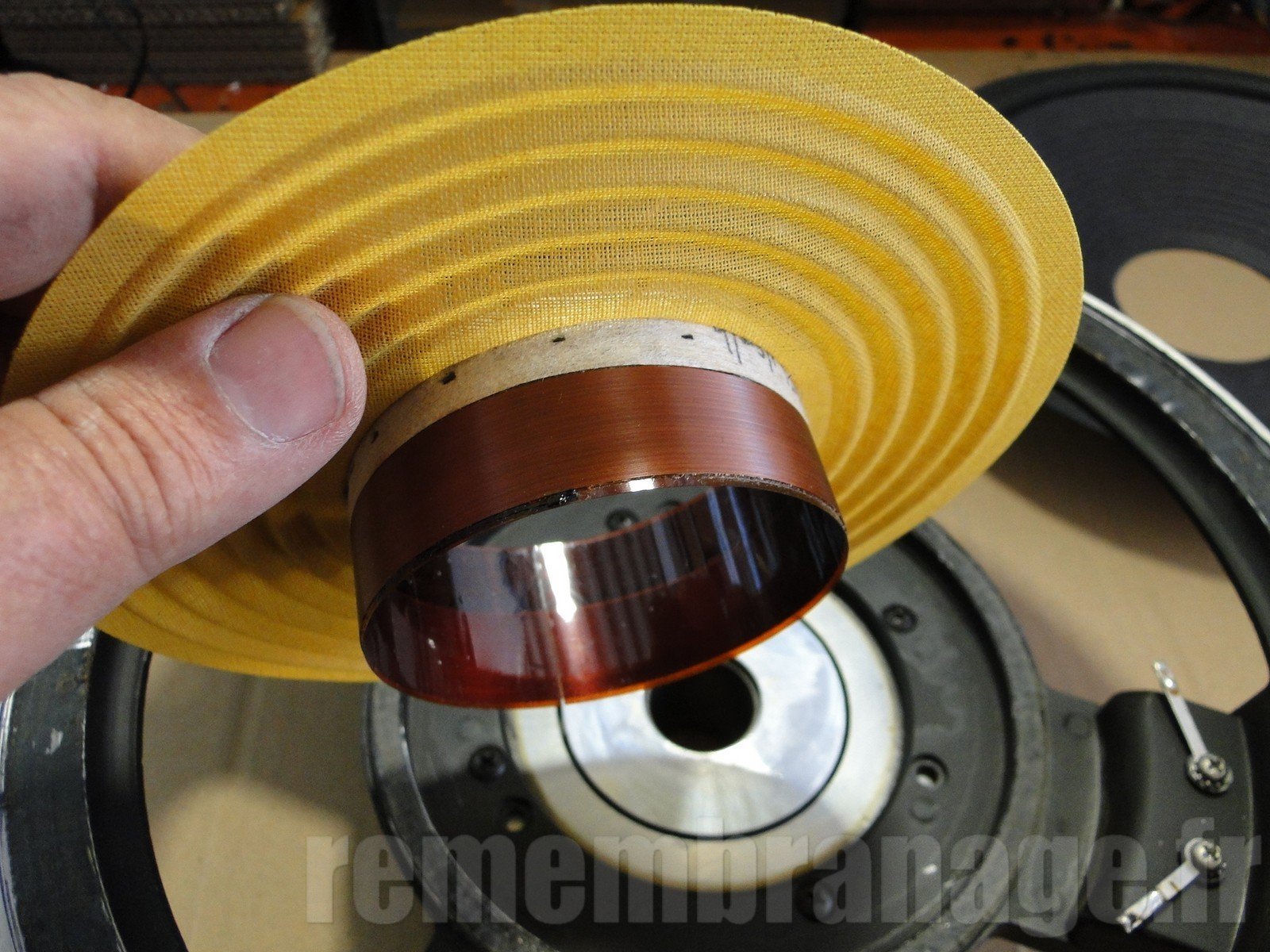

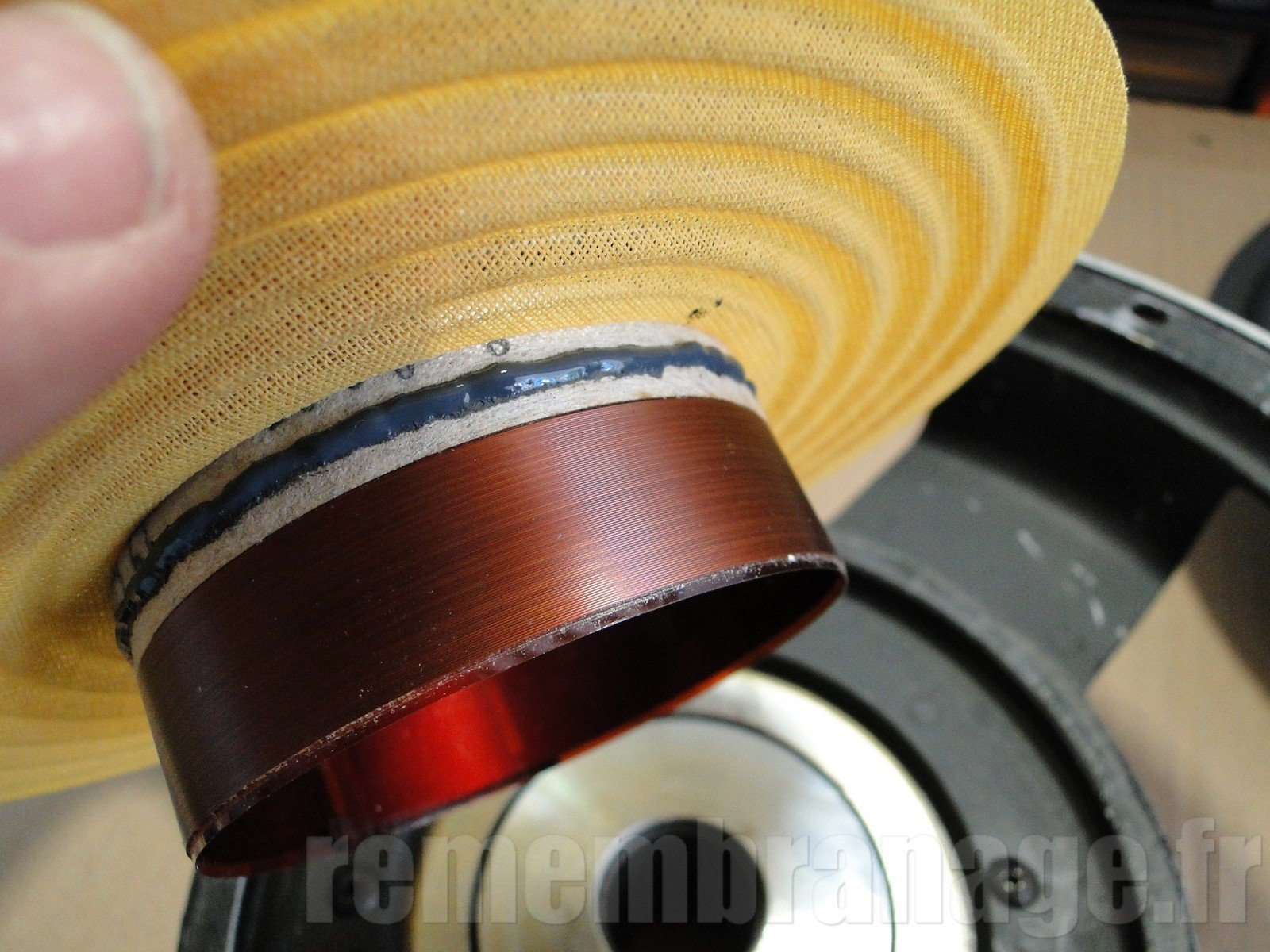

Collage de l'ensemble bobine spider sur un boomer JBL 128H-1

Mettre en place le spider et le positionner sur le filet de ciment colle

Vérification hauteur

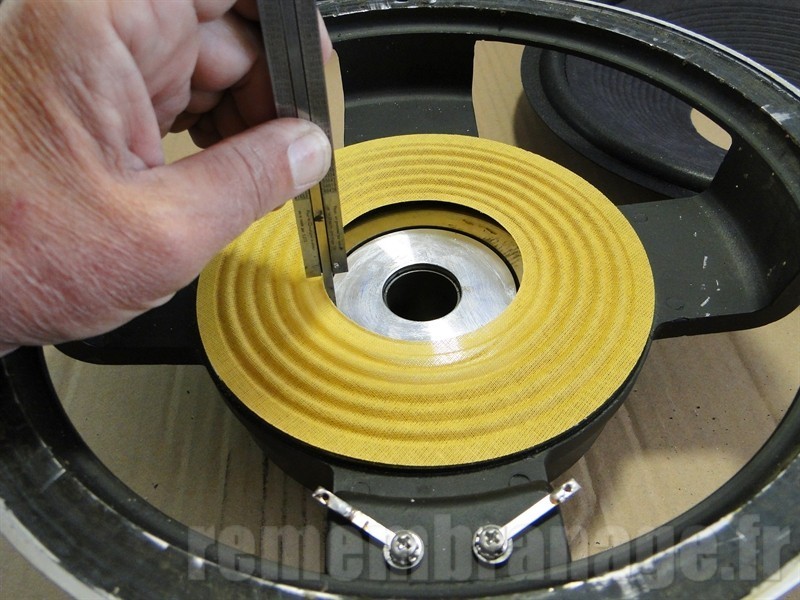

Vérification su spider et de la bobine d'un boomer JBL 128H-1

mettre en place provisoirement le spider et vérifier la hauteur de la bobine

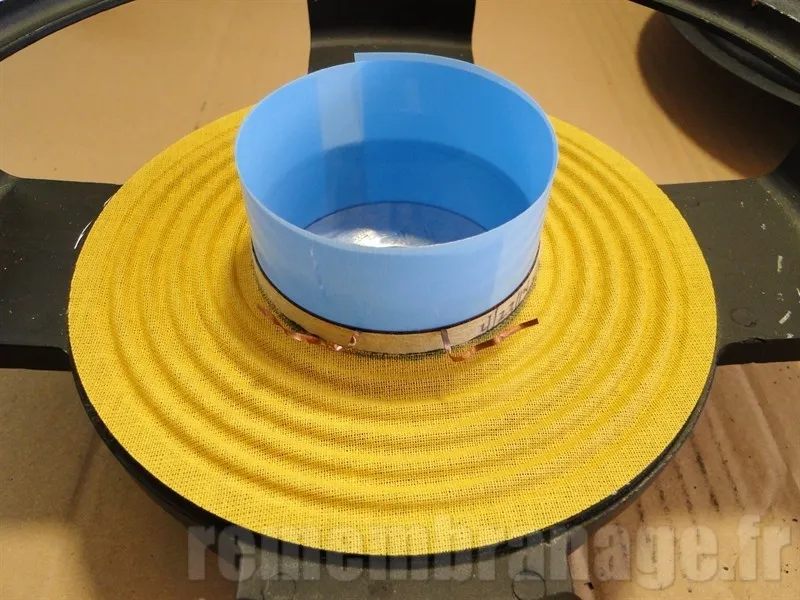

Calage spider

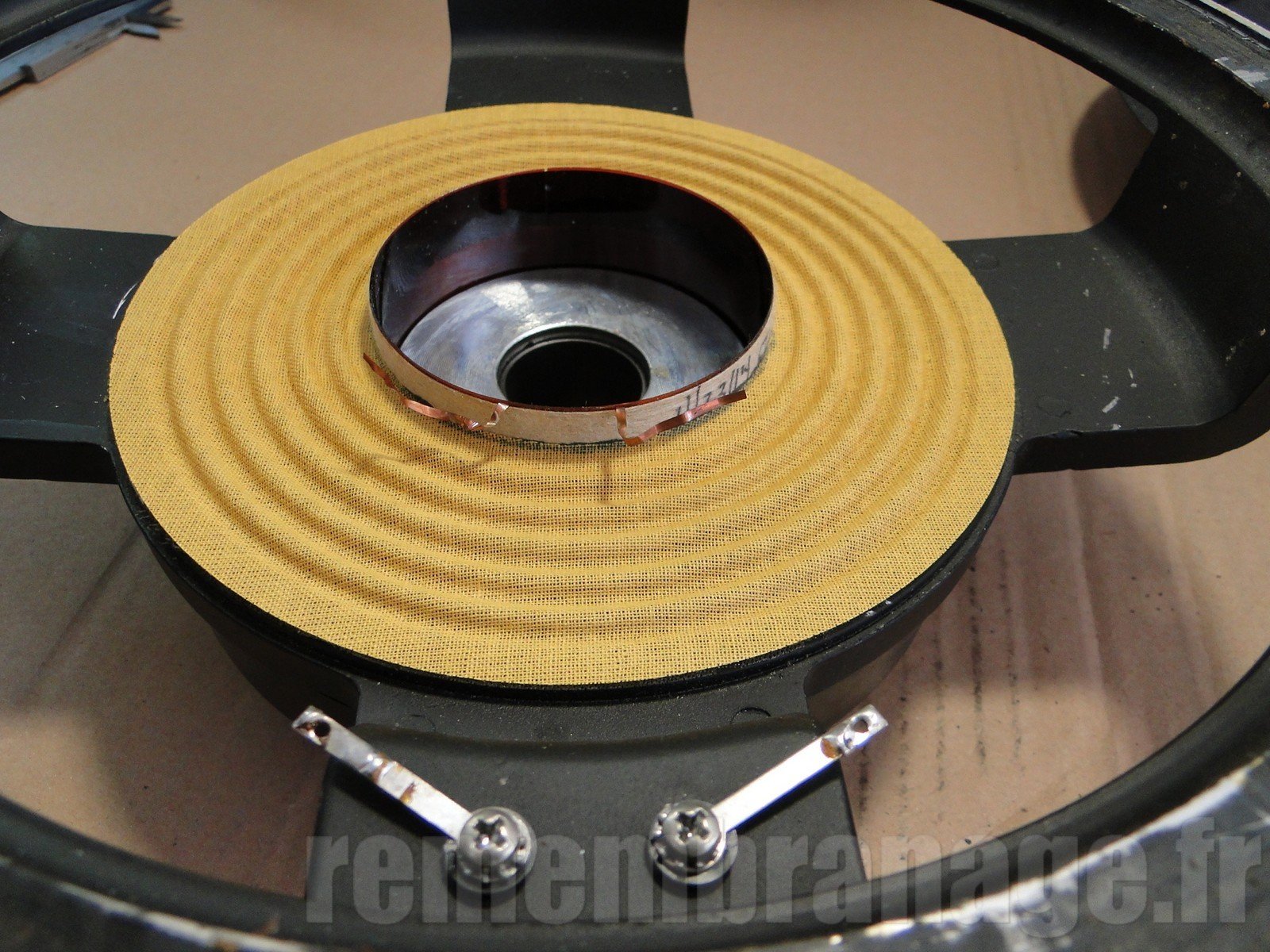

Calage su spidet sur le châssis d'un haut-parleur JBL 128H-1

Remettre les cales en place et positionner les fils de la bobine face au bornier

Collage spider

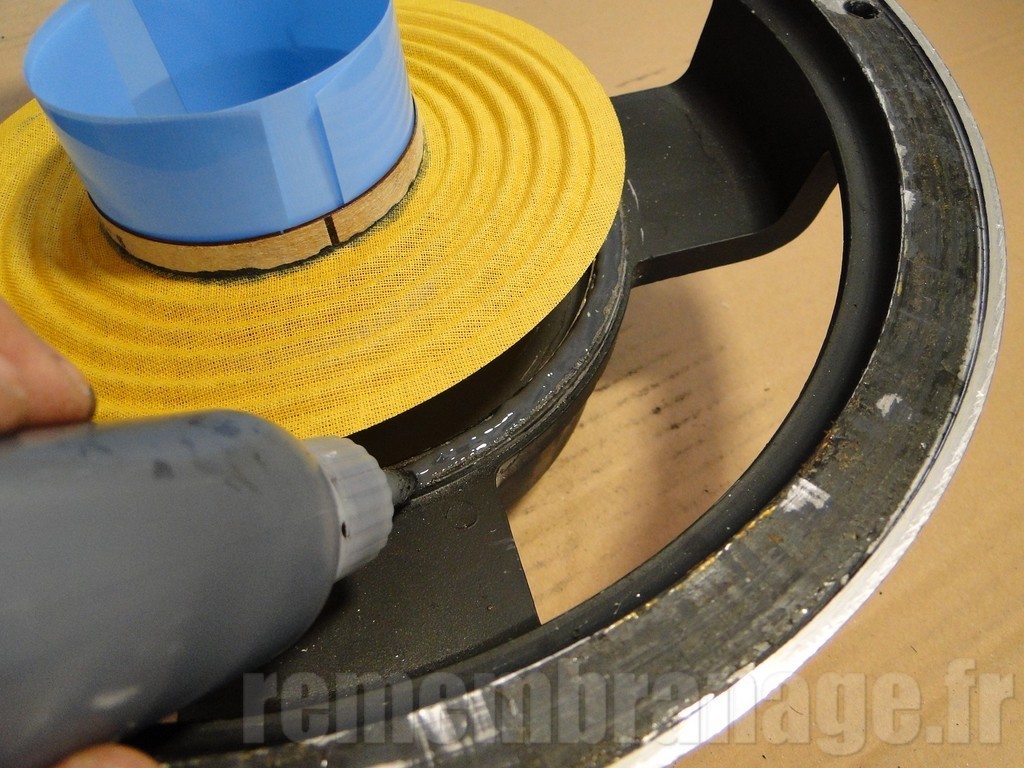

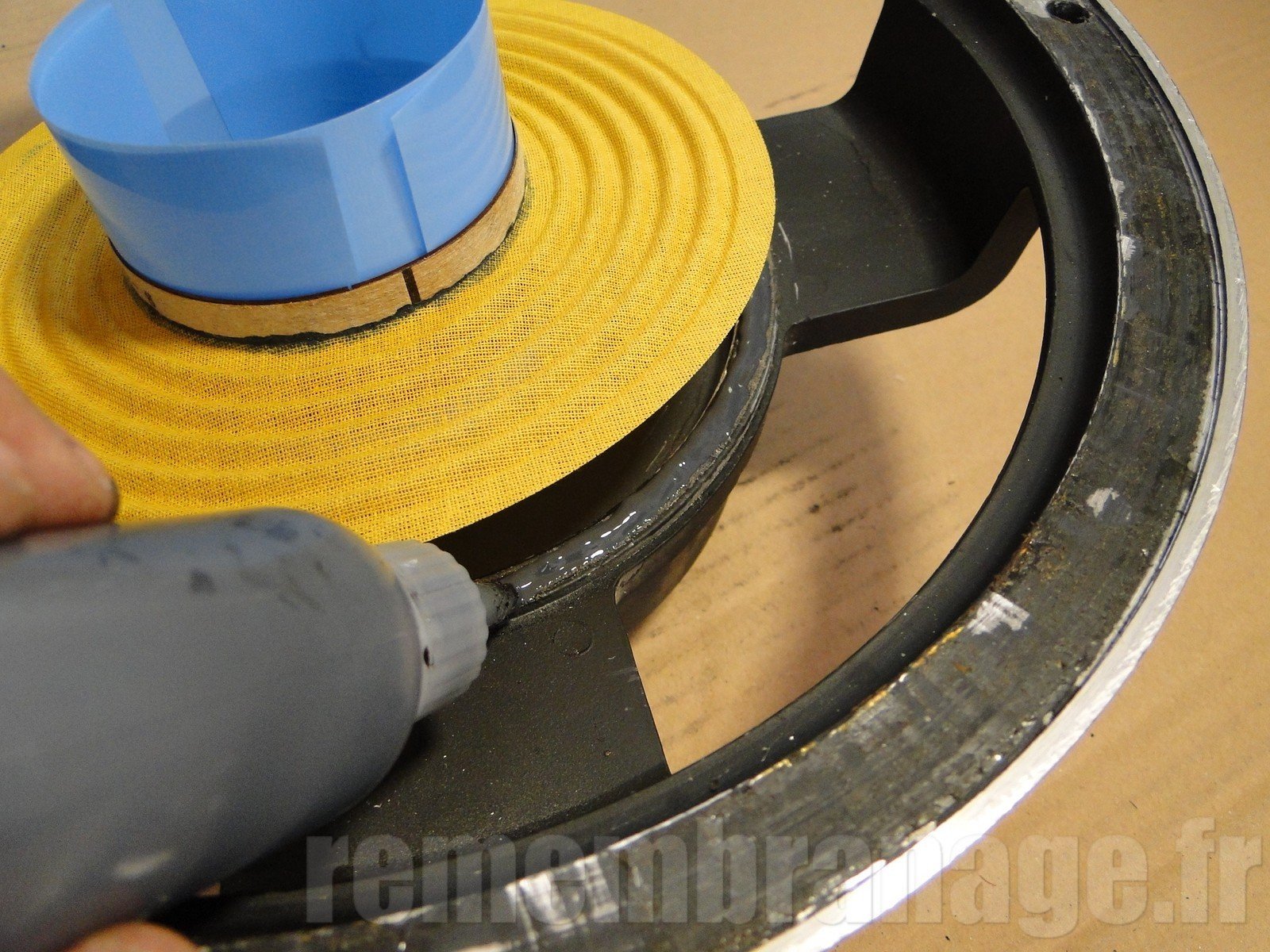

Collage du spider sur le châssis d'un haut-parleur JBL 128H-1

Une fois le spider calé à la bonne hauteur, le coller sur le châssis à l'aide du ciment colle

Membrane

Mise en place de la membrane du boomer JBL 128H-1

Mettre en place la membrane, la faire pivoter plusieurs fois autour de la bobine pour bien la positionner

Collage membrane

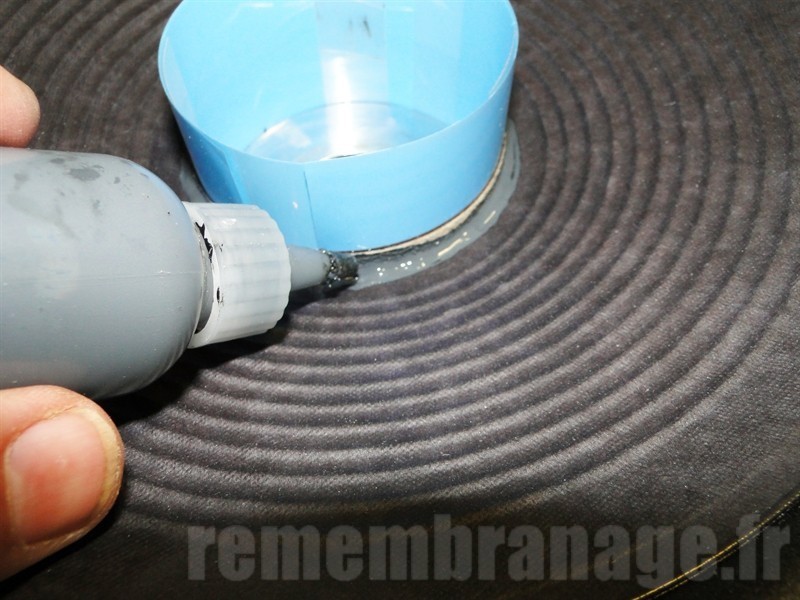

Collage de la membrane et de la bobine sur un boomer JBL 128H-1

Coller la base de la membrane sur la bobine avec le ciment colle

Passer les tresses

Mise en place des tresses  sur la membrane d'un haut-parleur JBL 128H-1

Faire 2 petits trous dans la membrane et y enfiler les tresses

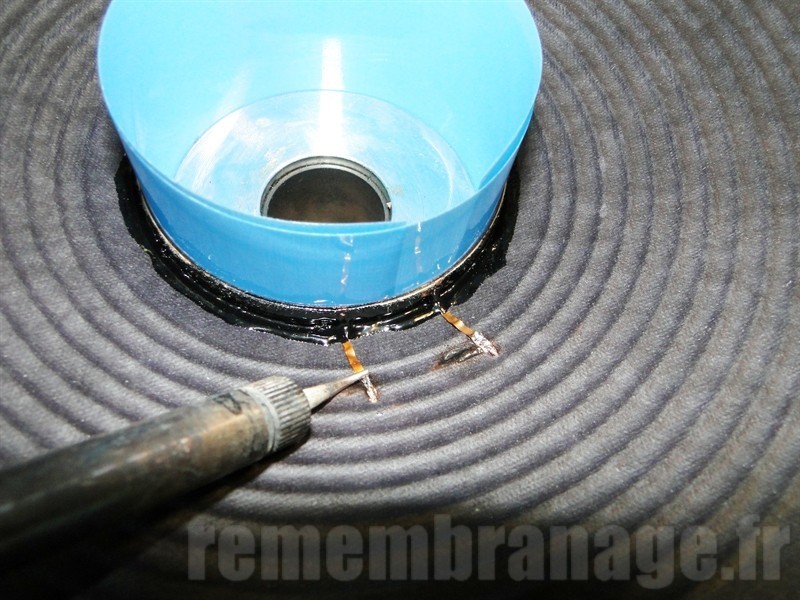

Soudage tresses

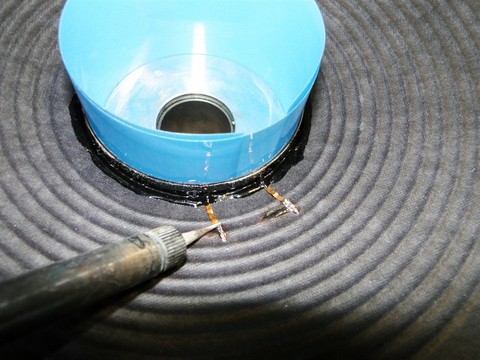

Soudage des tresses sur la membrane d'un boomer JBL 128H-1

Souder les 2 fils de la bobine sur les tresses et les noyer ensuite dans le ciment colle

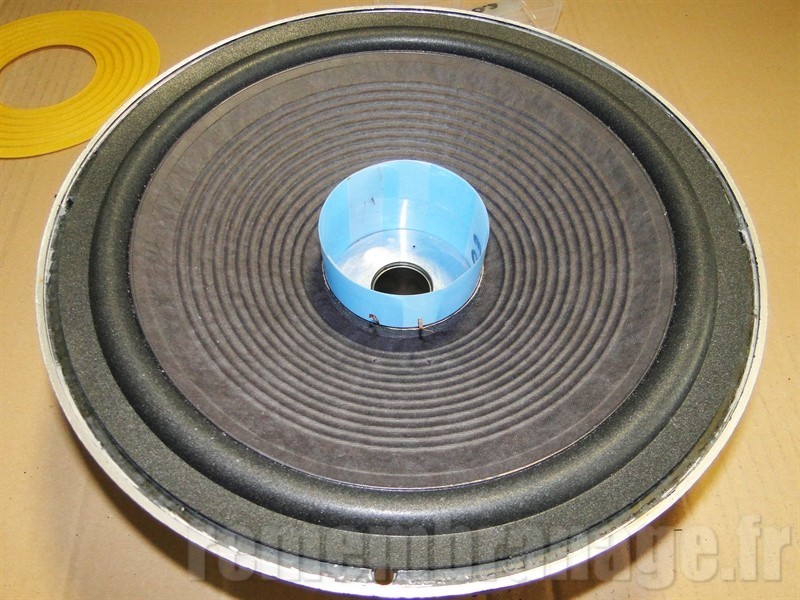

Collage membrane

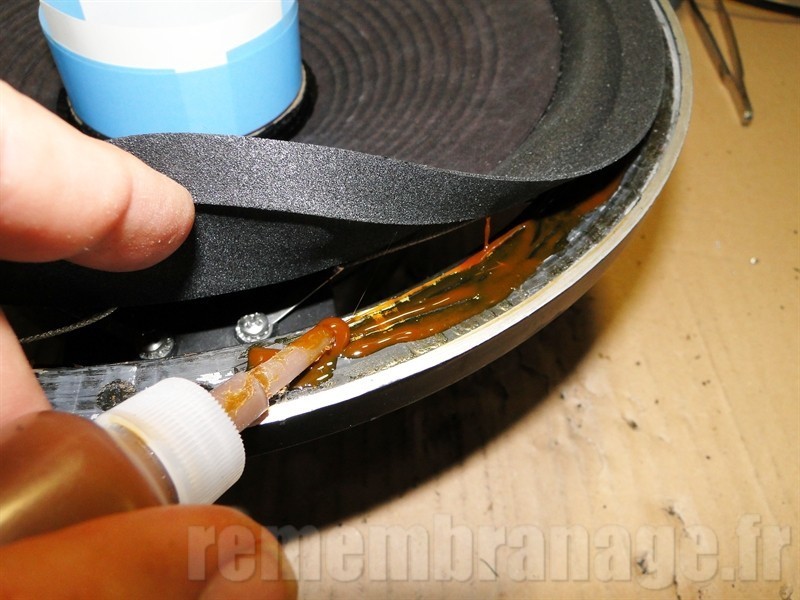

Collage de la suspension de membrane sur le châssis d'un haut-parleur JBL 128H-1

Coller la suspension sur le châssis avec de la colle haut-parleur 4035

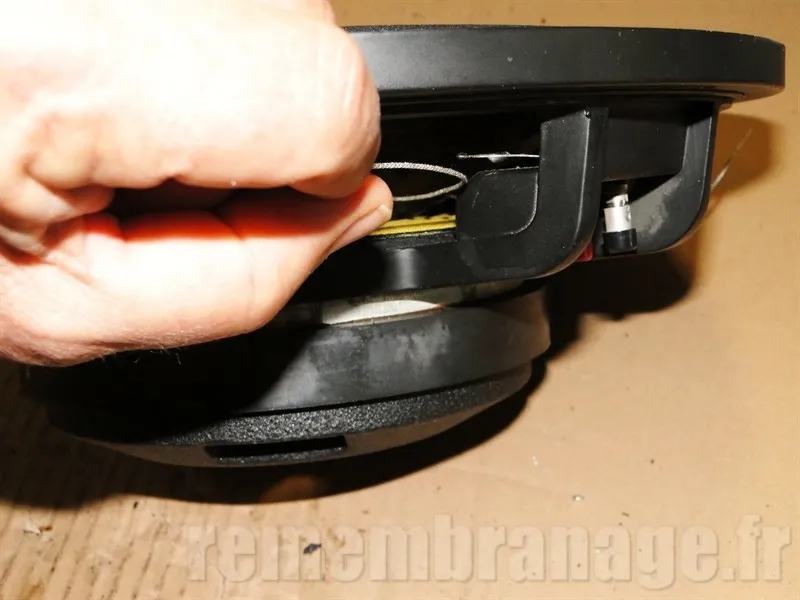

Soudage bornier

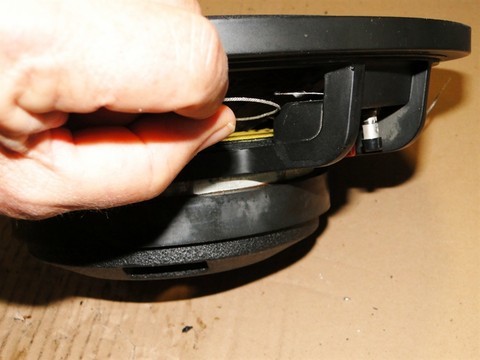

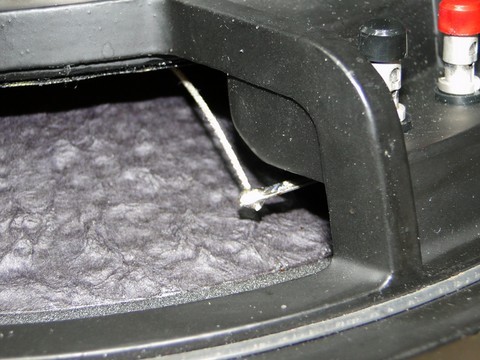

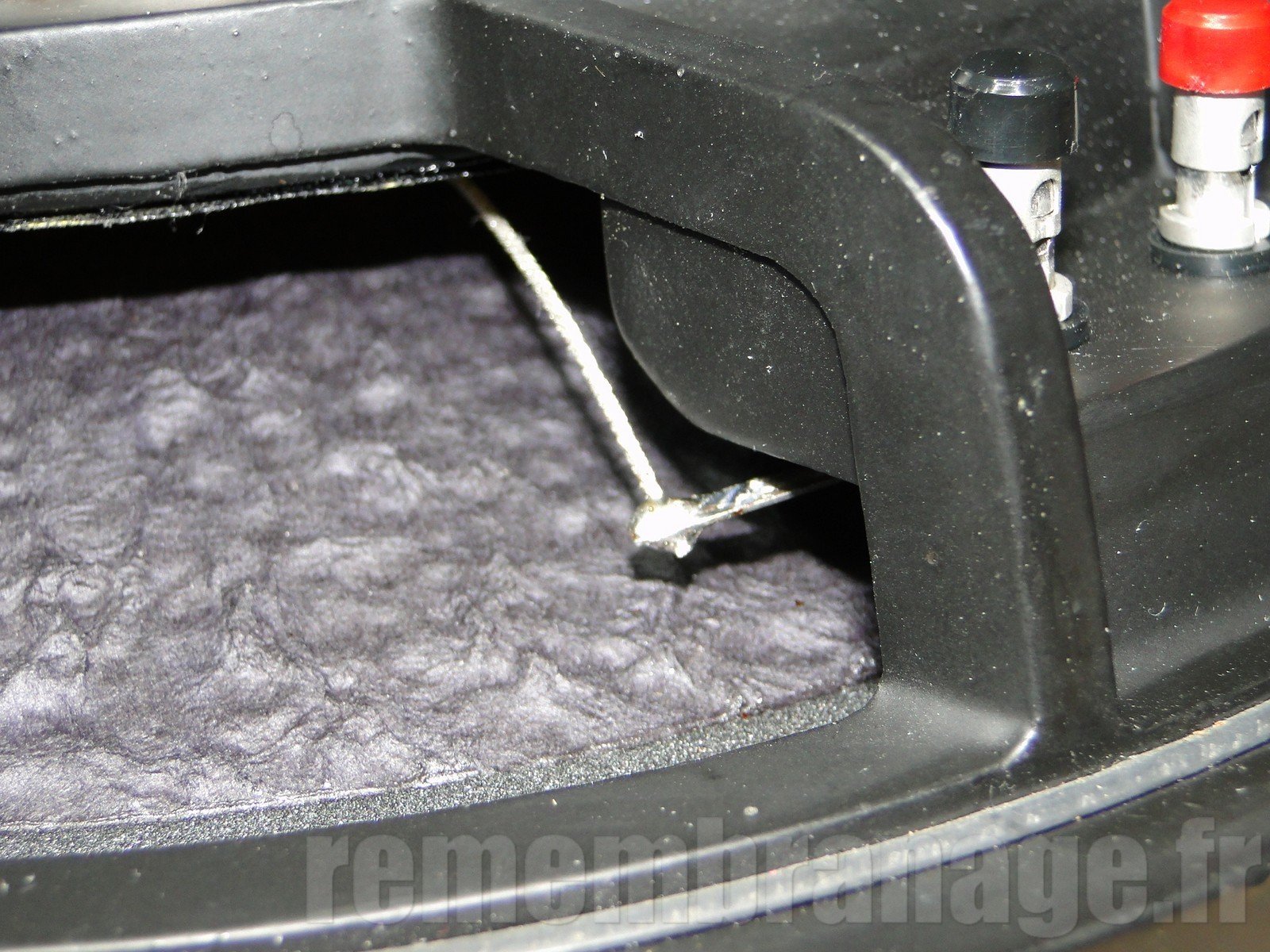

Soudage des tresses de raccordement sur le bornier d'un woofer JBL 128H-1

Souder les tresses sur le bornier en prenant soin de leur laisser siffisament de jeu, mais pas trop !

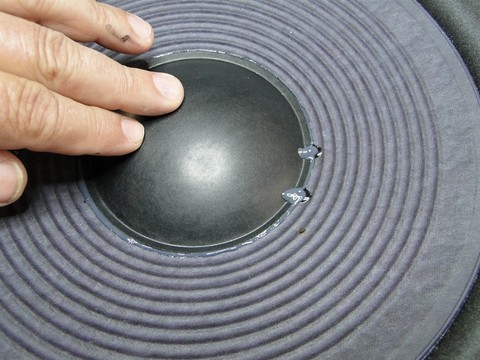

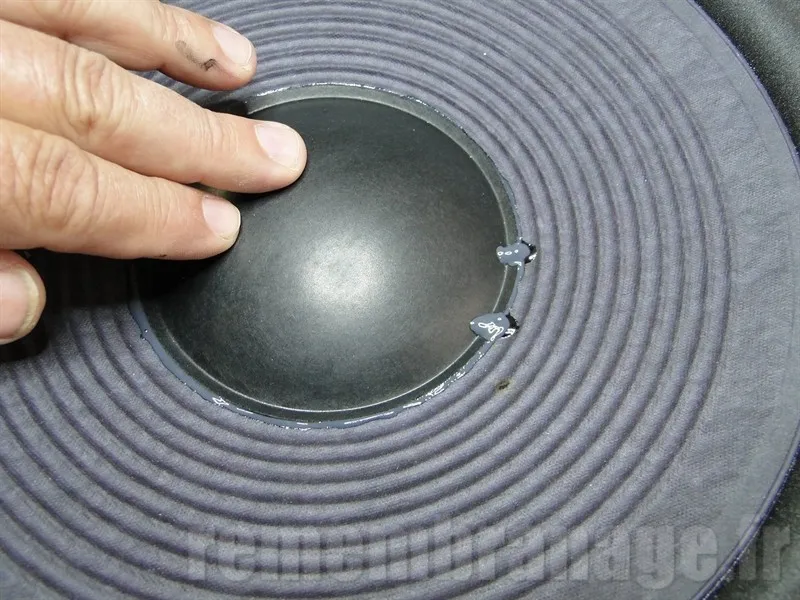

Cache noyau

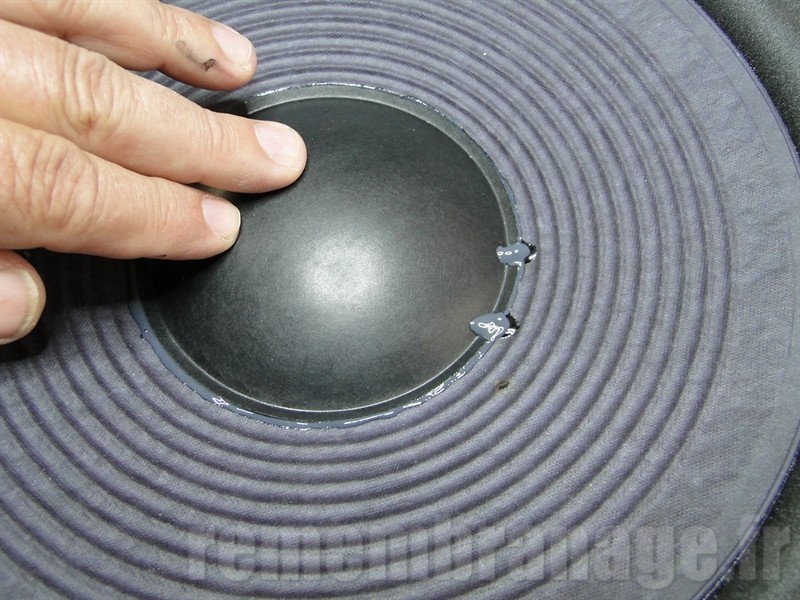

Mise en place d'un cache noyau sur l membrane d'un boomer JBL 128H-1

Appliquez un cordon de ciment colle sur la membrane au bon endroit et y appliquer le cache noyau

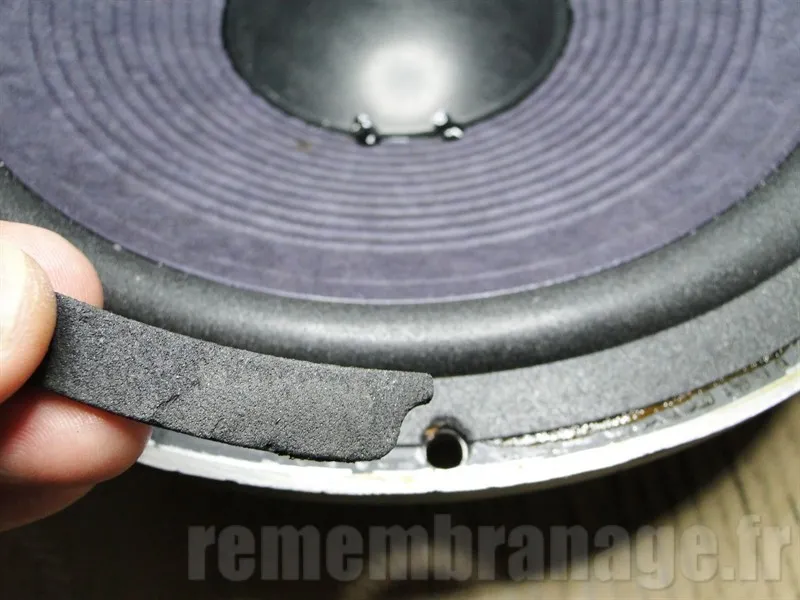

Collage joints

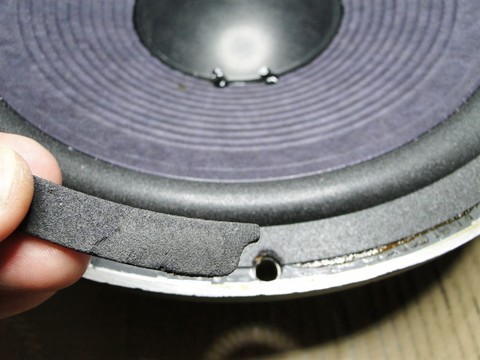

Collage des joints périphériques ou gaskets sur un haut-parleur JBL 128H-1

Collez les joints périphériques préalablement néttoyés.

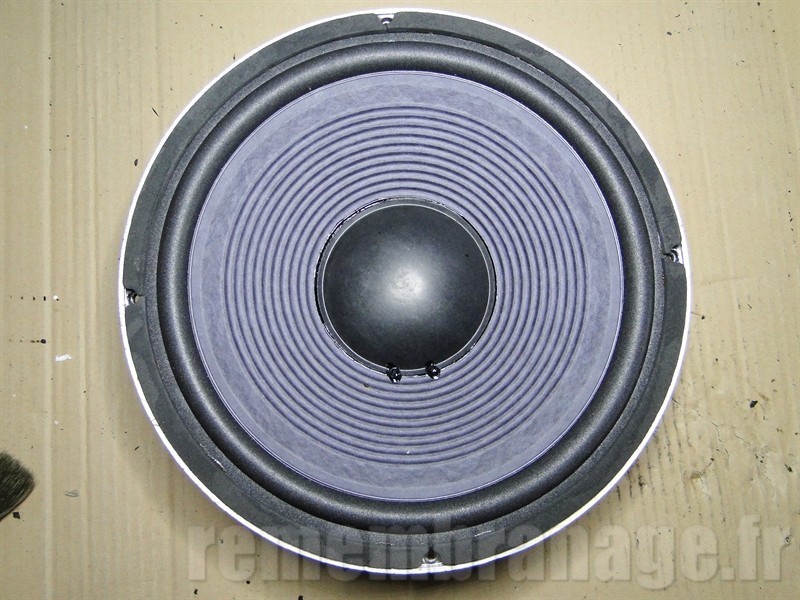

JBL 128H-1

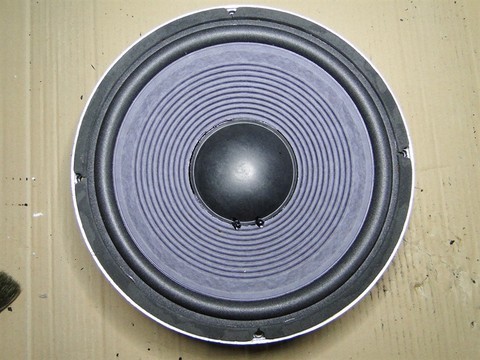

Le remembranage d'un boomer JBL 128H-1 est terminé

Le travail est fini le JBL 128H-1 est neuf !

Un haut-parleur à réparer ?

Contactez-nous

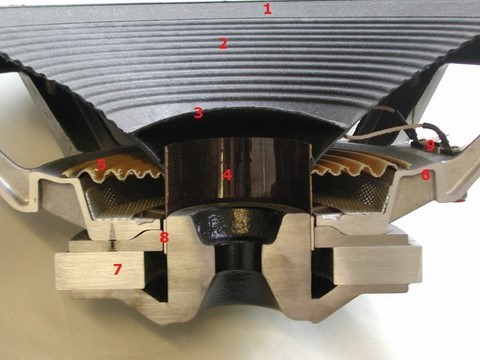

Coupe d'un haut-parleur

Haut-parleur vue en coupe

Pour les curieux, voici un haut-parleur coupé en deux afin de mieux comprendre son fonctionnement.

1 - La suspension
2 - La membrane
3 - Le cache noyau ou cache poussière
4 - La bobine
5 - Le spider
6 - Le châssis
7 - L'aimant
8 - L'entrefer
9 - Le bornier et les tresses de liaison

La membrane (2) est positionnée précisément et maintenue grâce à la suspension (1) et au spider (5)
La base de la membrane est solidaire d'une bobine mobile (4) qui se déplace d'avant en arrière sous l'influence d'un champs magnétique créé par l'aimant (7). La bobine se déplace dans l'entrefer très étroit (8) sans rien toucher avec une marge de quelques dixièmes de millimètre.

La difficulté d'un changement de bobine réside dans le fait de devoir démonter tout l'ensemble constitué de :
- la suspension
- la membrane
- le spider
- le cache-noyau
- la bobine
- les tresses,
de recoller une bobine neuve, ou de réparer l'ancienne, et de remonter le tout en ayant qu'un ou deux dixième de millimètre de marge d'erreur, faute de quoi la bobine frotterait dans l'entrefer et le travail serait à recommencer.

C'est un travail délicat qui demande du temps, de la patience, de la minutie et des bons yeux !

Haut-parleur professionnel JBL 252G

Boomer JBL 252G en réparation

A l'atelier un très beau haut-parleur professionnel de JBL le modèle JBL 252G avec aimant au neodymium d'une impédance de 4 Ohms.
L'arrière du haut-parleur possede des ailettes en aluminim afin de dissiper les watts.
Vous en avez un à réparer ? Nous avons en stock 1 recone kit  C8RM252 origine JBL.
